IFP50-3 RS-232 İletişim Kuralı
RS-232 İletişim Kuralı
Bu belge, RS-232 iletişim kuralıyla ViewSonic LFD İşaret ve Bilgisayar veya diğer kontrol üniteleri arasında RS-232 arabirimi iletişiminin donanım arabirimi özelliklerini ve yazılım iletişim kurallarını açıklar.
İletişim kuralı üç komut kısmı içerir:
- Ayarla İşlevi
- Al İşlevi
- Uzaktan kumanda düz geçiş modu
- NOT: Aşağıda, “Bilgisayar” ifadesi RS-232 iletişim kuralı komutu gönderebilen veya alabilen tüm kontrol ünitelerini temsil eder.
Açıklama
RS-232 Donanım Özellikleri
Arka taraftaki ViewSonic LFD iletişim bağlantı noktası:
- Bağlayıcı türü: DSUB 9 Pimli Erkek (veya 3,5 mm namlu tipi bağlayıcı)
- Bağlantı için çapraz (kukla modem) kablo kullanın
- Pim Ataması:
Pim Numarası | Sinyal | Açıklama | |
---|---|---|---|
Dişi DSUB 9 Pimli | 1 | NC | |
2 | RXD | Ekrana Giriş | |
3 | TXD | Ekrandan Çıkış | |
4 | NC | ||
5 | GND | ||
Male DSUB 9-Pin | 6 | NC | |
7 | NC | ||
8 | NC | ||
9 | NC | Harici belirli donanım kilidi için +5V/2A güç sağlayın *3.0 | |
çerçeve | GND |
Öğe | Sinyal | Açıklama | |
---|---|---|---|
3,5 mm namlu tipi bağlayıcı (sınırlı alan için alternatif) |
Uç | TXD | Ekrandan Çıkış |
Halka | RXD | Ekrana Giriş | |
Manşon | GND |
LAN Donanım Özellikleri
Arka taraftaki ViewSonic LFD iletişim bağlantı noktası:
- Bağlayıcı türü: 8P8C RJ45
- Pim Ataması:
Pim Numarası | Sinyal | Açıklama | |
---|---|---|---|
1 | TX+ | Ekrandan Çıkış | |
2 | TX- | Ekrandan Çıkış | |
3 | RX+ | Ekrana Giriş | |
4 | BI_D3+ | 1G kasa için | |
5 | BI_D3- | 1G kasa için | |
6 | RX- | Ekrana Giriş | |
7 | BI_D4+ | 1G kasa için | |
8 | BI_D4- | 1G kasa için | |
çerçeve | GND |
RS232 İletişim Ayarı
- İletişim Hızı Seçimi: 9600 bps (sabit)
- Veri bitleri: 8 bit (sabit)
- Eşlik: Yok (sabit)
- Durma Bitleri: 1 (sabit)
LAN İletişim Ayarı
- Tür: Ethernet
- Protokol: TCP/IP
- Bağlantı Noktası: 5000 (sabit)
- Çapraz alt ağ: Hayır
- Oturum Açma Kimlik Bilgileri: Hayır
Komut Mesajı Başvurusu
Bilgisayar, arkasından “CR” gelen komut paketini LFD'ye gönderir. Bilgisayar Ekrana kontrol komutunu her gönderdiğinde Ekran aşağıdaki gibi yanıt verecektir:
- Mesaj doğru biçimde alınırsa, arkasından “CR” (00Dh) gelen “+” (02Bh) gönderecektir.
- Mesaj yanlış biçimde alınırsa, arkasından “CR” (00Dh) gelen “-” (02Dh) gönderecektir.
İletişim Kuralı
Ayarla İşlevi Listesi
Bilgisayar özel eylemler için Ekranı kontrol edebilir. Ayarla İşlevi komutu RS-232 bağlantı noktası aracılığıyla uzak bir yerden Ekran davranışını kontrol etmenize olanak tanır. Ayarla İşlevi paket biçimi 9 bayttan oluşur.
Ayarla İşlevi açıklaması:
Uzunluk | “CR” hariç Mesajın Toplam Bayt Sayısı. |
LFD ID | Her bir Ekran için kimlik (01~98; varsayılan 01) “99” kimliği, bağlı tüm ekranlar için ayar komutunu uygulamak anlamına gelir. Bu şartlar altında, sadece 1 Nolu ekran cevap vermelidir. LFD ID, her bir Ekran için ekran menüsü aracılığıyla ayarlanabilir. |
Komut Türü | Komut türünü tanımlayın, “s” (0x73h): Ayarla Komutu “+” (0x2Bh): Geçerli komut Yanıtı “-” (0x2Dh): Geçersiz komut Yanıtı |
Komut | İşlev komutu kodu: Bir bayt ASCII kodu. |
Değer [1~3] | Değeri tanımlayan üç bayt ASCII. |
CR | 0x0D |
Ayarla İşlevi Biçimi
Gönder: (Komut Türü = “s”)
Ad | Uzunluk | Kimlik | Komut Türü | Komut | Değer1 | Değer2 | Değer3 | CR |
---|---|---|---|---|---|---|---|---|
Bayt Sayısı | 1 Byte | 2 Byte | 1 Byte | 1 Byte | 1 Byte | 1 Byte | 1 Byte | 1 Byte |
Bayt sırası | 1 | 2~3 | 4 | 5 | 6 | 7 | 8 | 9 |
Yanıtla: (Komut Türü = “+” veya “-”)
Ad | Uzunluk | Kimlik | Komut Türü | CR |
---|---|---|---|---|
Bayt Sayısı | 1 Byte | 2 Byte | 1 Byte | 1 Byte |
Bayt sırası | 1 | 2~3 | 4 | 5 |
- NOT: Bilgisayar tüm ekranlara komut uyguladığında (ID=99), yalnızca #1 kümesinin ID=1 adıyla yanıtlaması gerekir.
Örnek 1: Parlaklığı Ekran (#02) için 76 olarak ayarlayın ve bu komut geçerlidir.
Gönder (Onaltılık Biçim)
Ad | Uzunluk | Kimlik | Komut Türü | Komut | Değer1 | Değer2 | Değer3 | CR |
---|---|---|---|---|---|---|---|---|
Hex | 0x38 | 0x30 0x32 |
0x73 | 0x24 | 0x30 | 0x37 | 0x36 | 0x0D |
Yanıtla (Onaltılık Biçim)
Ad | Uzunluk | Kimlik | Komut Türü | CR |
---|---|---|---|---|
Hex | 0x34 | 0x30 0x32 |
0x2B | 0x0D |
Örnek 2: Parlaklığı Ekran (#02) için 75 olarak ayarlayın ve bu komut geçerli DEĞİLDİR.
Gönder (Onaltılık Biçim)
Ad | Uzunluk | Kimlik | Komut Türü | Komut | Değer1 | Değer2 | Değer3 | CR |
---|---|---|---|---|---|---|---|---|
Hex | 0x38 | 0x30 0x32 |
0x73 | 0x24 | 0x30 | 0x37 | 0x35 | 0x0D |
Yanıtla (Onaltılık Biçim)
Ad | Uzunluk | Kimlik | Komut Türü | CR |
---|---|---|---|---|
Hex | 0x34 | 0x30 0x32 |
0x2D | 0x0D |
Ayarlama İşlevi Tablosu
A. Temel İşlev
Ayarla İşlevi | Uzunluk | Kimlik | Komut | Komut | Değer Aralığı | Yorumlar | |
---|---|---|---|---|---|---|---|
Type (ASCII) | Code (ASCII) |
Code (Hex) |
(Three ASCII bytes) | ||||
Power On/Off (Standby) |
8 | s | ! | 21 | 000: STBY 001: ON |
1. The Power-on via LAN control may works only under specific mode. To see display UG for details. *3.1.1 2. “WOL by MAC address” may available as alternative.*3.2.1 | |
Input Select | 8 | s | " | 22 | 000: TV 001: AV 002: S-Video 003: YPbPr 004: HDMI1 014: HDMI2 024: HDMI3 034: HDMI4 005: DVI 006: VGA1 016: VGA2 026: VGA3 007: Slot-in PC (OPS/SDM)/HDBT 008: Internal memory 009: DP 00A: Embedded/Main (Android) |
1. No need for USB 2. For the case of two more same sources, the 2nd digital is used to indicate the extension. 3. The HEX of 00A is 30 30 41. | |
Brightness | 8 | s | $ | 24 | 000 ~ 100 900: Bright down (-1) 901: Bright up (+1) *3.1.1 |
||
Backlight*3.2.0 | 8 | A | B | 42 | 000~100 | 1. For Android platform whose main mode is controlled by backlight and the other sources are controlled by brightness. 2. Derived from Color calibration. *3.2.0 | |
Power Lock | 8 | s | 4 | 34 | 000: Unlock 001: Lock |
*See note in details | |
Volume | 8 | s | 5 | 35 | 000 ~ 100 900: Volume down(-1) 901:Volume up(+1) |
||
Mute | 8 | s | 6 | 36 | 000: OFF 001: ON (mute) | ||
Button Lock | 8; | s | 8 | 38 | 000: Unlock 0001: Lock |
*See note in details | |
Menu Lock | 8 | s | > | 3E | 000: Unlock 001: Lock |
*See note in details | |
Number *3.1.1 | 8 | s | @ | 40 | 000~009 | ||
Key Pad *3.1.1 | 8 | s | A | 41 | 000: UP 001: DOWN 002: LEFT 003: RIGHT 004: ENTER 005: INPUT 006: MENU/(EXIT) 007: EXIT | ||
Remote Control | 8 | s | B | 42 | 000: Disable 001: Enable 002: Pass through |
Disable: RCU will be no function Enabled: RCU controls normally Pass through: Display will bypass the RC code to connected device via the RS-232 port, but not react itself. | |
Restore Default | 8 | s | ~ | 7E | 000 | Recover to factory setting |
- NOT:
- 1. Kilit Modlarında Davranış
Lock Mode Behavior Düğme Kilidi 1. “Güç” hariç, ön paneldeki ve RCU’daki tüm düğmeleri kilitleyin
2. All the SET functions should be workable via RS-232, even the ones with according hot key in RCU like Mute,…etc.MENÜ Kilidi 1. 1. Ön paneldeki ve RCU’daki “MENU” tuşunu kilitleyin
2. Fabrika ve Ağırlama modları, bu iki moda girmek için MENÜ-birleşik tuşunu kullanan modelde engellenmemelidir. Alternatif yaklaşım, modele göre herhangi bir sınırlama varsa ayrı ayrı gösterilecektir.GÜÇ kilidi 1. Ön kısımdaki “GÜÇ” tuşunu ve RCU’yu kilitleyin.
2. SET_POWER açma/kapama RS-232 üzerinden uygulanabilir olmalıdır, ancak GÜÇ kilidinin bu durumda serbest bırakılacağı anlamına gelmez.
3. Ekran ayarlarında sıfırlama ile kilidi açılamıyor
4. Güç kilidinde AC gücü otomatik açılacak
5. Güç kilidi altında, PC sinyali olmadığında set güç tasarrufuna girmeyecek ve 15 dakika sonra hiçbir video sinyali gelmediğinde kapanmayacaktır.Uzaktan kumanda devre dışı RCU tuşlarını kilitleyin, ancak ön panel düğmelerini çalışır durumda tutun.
- 2. SET Güç açma için alternatif olarak MAC adresiyle LAN üzerinden uyandırma
- (Uzunluk = 126 Bayt)
6 Bayte 6 Bayte (#1) 6 Bayte (#2) ... 6 Bayte (#16) 24 Bayte 0xFF FF ... FF MAC address MAC address ... MAC address 0x00 00 ... 00
B. İsteğe Bağlı İşlev
Ayarla İşlevi | Uzunluk | Kimlik | Komutt | Komut | Değer Aralığı | Yorumlar | |
---|---|---|---|---|---|---|---|
Type (ASCII) | Code (ASCII) |
Code (Hex) |
(Three ASCII bytes) | ||||
Contrast | 8 | s | # | 23 | 000~100 | ||
Sharpness | 8 | s | % | 25 | 000~100 | ||
Color | 8 | s | & | 26 | 000~100 | ||
Tint | 8 | s | ' | 27 | 000~100 | ||
Backlight On_Off | 8 | s | ( | 29 | 000: Off 001: On |
||
Color Mode | 8 | s | ) | 29 | 000: Normal 001: Warm 002: Cold 003: Personal |
||
Surround Sound | 8 | s | - | 2D | 000~100 | ||
Bass | 8 | s | . | 2E | 000~100 | ||
Treble | 8 | s | / | 2F | 000~100 | ||
Balance | 8 | s | 0 | 30 | 000~100 | 050 is central | |
Picture Size | 8 | s | 1 | 31 | 000: FULL (16:9) 001: NORMAL (4:3) 002: REAL (1:1) *3.1.0 |
||
OSD language | 8 | s | 2 | 32 | 000: English 001: French 002: Spanish |
Could be extended for more supported languages by model | |
PIP-Mode | 8 | s | 9 | 39 | 000: OFF 001: PIP(POP) 002: PBP |
||
PIP-Sound select | 8 | s | : | 3A | 000: Main 001: Sub |
||
PIP-Position | 8 | s | ; | 3B | 000: Up 001: Down 002: Left 003: Right |
||
PIP-Input | 8 | s | 7 | 37 *2.9 | 000: TV 001: AV 002: S-Video 003: YPbPr 004: HDMI1 014: HDMI2 024: HDMI3 034: HDMI4 005: DVI 006: VGA1 016: VGA2 026: VGA3 007: Slot-in PC (OPS/SDM)/HDBT 008: Internal memory 009: DP 00A: Embedded/Main (Android) |
Value range is same as SET-Input select | |
Tiling-Mode | 8 | s | P | 50 | 000: OFF 001: ON |
(for video wall) | |
Tiling-Compensation | 8 | s | Q | 51 | 000: OFF 001: ON |
(for video wall) Bezel width compensation | |
Tiling-H by V Monitors | 8 | s | R | 52 | 01x~09x: H 0x1~0x9: V |
(for video wall) 1. 2nd digital for H monitors 2. 3rd digital for V monitors | |
Tiling-Position | 8 | s | S | 53 | 001~025 | (for Video wall) Copy the screen of Position# to identified display | |
Date: Year | 8 | s | V | 56 | Y17~Y99 | Last 2 digits (20)17~(20)99 | |
Date: Month | 8 | s | V | 56 | M01~M12 | 2 digits | |
Date: Day | 8 | s | V | 56 | D01~D31 | 2 digits | |
Time: Hour | 8 | s | W | 57 | H00~H23 | 24-hr format. 2 digits. | |
Time: Min | 8 | s | W | 57 | M00~M59 | 2 digits | |
Time: Sec | 8 | s | W | 57 | S00~S59 | 2 digits |
- NOT:

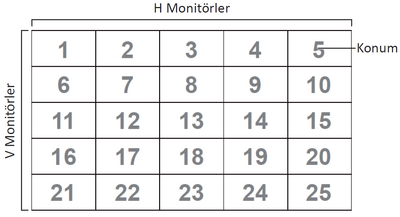

- 1. H Monitörler, V Monitörler ve Konum için döşeme tanımı
- 2. Tarihi Ayarla örneği
- Tarih: 2017-3/15
- Gönder: 0x 38 30 31 73 56 59 31 37 0D (“Y17”)
- Gönder: 0x 38 30 31 73 56 4D 30 33 0D (“M03”)
- Gönder: 0x 38 30 31 73 56 44 31 35 0D (“D15”)
- 3. Saati Ayarla örneği
- Zaman: 16:27:59
- Gönder: 0x 38 30 31 73 57 48 31 36 0D (“H16”)
- Gönder: 0x 38 30 31 73 57 4D 32 37 0D (“M27”)
- Gönder: 0x 38 30 31 73 57 53 35 39 0D (“S59”)
- 1. H Monitörler, V Monitörler ve Konum için döşeme tanımı
Al İşlevi Listesi
Bilgisayar belirli bilgiler için LFD'yi kontrol edebilir. Al İşlevi paket biçimi, Ayarla İşlevi paket yapısına benzeyen 9 bayttan oluşur. “Değer” baytının her zaman 000 olduğuna dikkat edin.
Al-İşlev Açıklaması:
Uzunluk | “CR” hariç Mesajın Toplam Bayt Sayısı. |
TV/DS ID | Her bir TV/DS için kimlik (01~98; varsayılan 01) |
Komut Türü | Komut türünü tanımlayın, “g” (0x67h) : Al Komutu “r” (0x72h) : Geçerli komut Yanıtı “-” (0x2Dh) : Geçersiz komut Yanıtı |
Komutt | İşlev komutu kodu: Bir bayt ASCII kodu. |
Değer [1~3] | Değeri tanımlayan üç bayt ASCII. |
CR | 0x0D |
Al-İşlev Biçimi
Gönder: (Komut Türü = “g”)
Ad | Uzunluk | Kimlik | Komut Türü | Komut | Değer1 | Değer2 | Değer3 | CR |
---|---|---|---|---|---|---|---|---|
Bayt Sayısı | 1 Byte | 2 Byte | 1 Byte | 1 Byte | 1 Byte | 1 Byte | 1 Byte | 1 Byte |
Bayt sırası | 1 | 2~3 | 4 | 5 | 6 | 7 | 8 | 9 |
Yanıtla: (Komut Türü = “r” veya “-”)
Komut geçerliyse, Komut Türü = “r”
Ad | Uzunluk | Kimlik | Komut Türü | Komutt | Değer1 | Değer2 | Değer3 | CR |
---|---|---|---|---|---|---|---|---|
Bayt Sayısı | 1 Byte | 2 Byte | 1 Byte | 1 Byte | 1 Byte | 1 Byte | 1 Byte | 1 Byte |
Bayt sırası | 1 | 2~3 | 4 | 5 | 6 | 7 | 8 | 9 |
Komut geçerli DEĞİLSE, Komut Türü = “-”
Ad | Uzunluk | Kimlik | Komut Türü | CR |
---|---|---|---|---|
Bayt Sayısı | 1 Byte | 2 Byte | 1 Byte | 1 Byte |
Bayt sırası | 1 | 2~3 | 4 | 5 |
Örnek 1: TV-05'ten Parlaklığı al ve bu komut geçerlidir. Parlaklık değeri 67.
Gönder (Onaltılık Biçim)
Ad | Uzuluk | Kimlik | Komut Türü | Komut | Değer1 | Değer2 | Değer3 | CR |
---|---|---|---|---|---|---|---|---|
Hex | 0x38 | 0x30 0x35 |
0x67 | 0x62 | 0x30 | 0x30 | 0x30 | 0x0D |
Yanıtla (Onaltılık Biçim)
Ad | Uzuluk | Kimlik | Komut Türü | Komut | Değer1 | Değer2 | Değer3 | CR |
---|---|---|---|---|---|---|---|---|
Hex | 0x38 | 0x30 0x35 |
0x72 | 0x62 | 0x30 | 0x36 | 0x37 | 0x0D |
Örnek 2: Ekrandan Renk Al (# 05), ancak Renk komutu bu modelde
Gönder (Onaltılık Biçim)
Ad | Uzuluk | Kimlik | Komut Türü | Komut | Değer1 | Değer2 | Değer3 | CR |
---|---|---|---|---|---|---|---|---|
Hex | 0x38 | 0x30 0x35 |
0x67 | 0x26 | 0x30 | 0x30 | 0x30 | 0x0D |
Yanıtla (Onaltılık Biçim)
Ad | Uzunluk | Kimlik | Komut Türü | CR |
---|---|---|---|---|
Hex | 0x34 | 0x30 0x35 |
0x2D | 0x0D |
Al-İşlev Tablosu
A. Temel İşlev
Al İşlevi | Uzunluk | Kimlik | Komut | Komut | Tepki Aralığı | Yorumlar | |
---|---|---|---|---|---|---|---|
Type (ASCII) | Code (ASCII) |
Code (Hex) |
(Three ASCII bytes) | ||||
Get-Brightness | 8 | g | b | 62 | 000~100 | ||
Get-Backlight*3.2.0 | 8 | a | B | 42 | 000~100 | 1. For Android platform whose main mode is controlled by backlight and the other sources are controlled by brightness. 2. Derived from Color calibration. *3.2.0 | |
Get-Volume | 8 | g | f | 66 | 000~100 | ||
Get-Mute | 8 | g | g | 67 | 000: Off 001: On (muted) | ||
Get-Input Select | 8 | g | j | 6A | 000~100 | 1. 1st digit for signal detection: 0 means “no signal”; 1 means “signal detected” 2. 2nd &3rd digit: See Set-function table | |
Get-Power Status: ON/STBY | 8 | g | l | 6C | 001: ON 000: STBY |
||
Get-Remote Control | S | g | n | 6E | 000: Disable 001: Enable 002: Pass through |
Get RCU mode status | |
Get-Power Lock | 8 | g | o | 6F | 000: Unlock 001: Lock |
||
Get-Button Lock | 8 | g | p | 70 | 000: Unlock 001: Lock | ||
Get-Menu Lock | 8 | g | l | 6C | 000: Unlock 001: Lock | ||
Get-ACK | 8 | g | z | 7A | 000 | This command is used to test the communication link | |
Get-Thermal | 8 | g | 0 | 30 | 000~100: 0~+100 deg C -01~-99: -1~-99 deg C |
||
Get-Operation time*3.2.0 | 8 | g | 1 | 31 | 000 | 1. Accumulated hours in 6-digit integer (000,001~ 999,999)*3.2.0 2. Can not be reset when FW update and Factory initiation*3.2.2 3. Reply in new 32-byte format*3.2.0 | |
Get-Device name | 8 | g | 4 | 34 | 000 | Reply in new 32-byte format *3.2.0 | |
Get-MAC address | 8 | g | 5 | 35 | 000 | (for the model with LAN) Reply in new 32-byte format*3.2.0 | |
Get-IP address*3.2.0 | 8 | g | 6 | 36 | 000 | (for the model with LAN) Reply in new 32-byte format*3.2.0 | |
Get-Serial number *3.2.0 | 8 | g | 7 | 37 | 000 | Reply in new 32-byte format *3.2.0 | |
Get-FW version *3.2.0 | 8 | g | 8 | 38 | 000 | Reply in new 32-byte format *3.2.0 |
- NOT:
- 1. Çalışma Saati al örneği
- Toplam çalışma saatinin 123.456 saat olduğu varsayılmıştır.
- Gönder: 0x 38 30 31 67 31 30 30 30 0D (Get Operation hour)
- Yanıtla: 0x 32 30 31 72 31 31 32 33 34 35 36 00 00 … 00 00 0D
- 2. Aygıt Adı al örneği
- Varsayılan aygıt adı CDE-5500'dür.
- Gönder: 0x 38 30 31 67 34 30 30 30 0D (Get Device Name)
- Yanıtla: 0x 32 30 31 72 34 43 44 45 2D 35 35 30 30 00 00 … 00 00 0D
- Varsayılan aygıt adı “NMP-302#1”dür.
- Gönder: 0x 38 30 31 67 34 30 30 30 0D (Get Device Name)
- Yanıtla: 0x 32 30 31 72 34 4E 4D 50 2D 33 30 32 23 31 00 00 …00 00 0D
- Varsayılan aygıt adı “NMP-302#1”dür.
- 3. MAC adresi al örneği
- MAC adresinin 00:11:22:aa:bb:cc olduğu varsayılmıştır.
- Gönder: 0x 38 30 31 67 35 30 30 30 0D (Get MAC add)
- Yanıtla: 0x 32 30 31 72 35 30 30 31 31 32 32 61 61 62 62 63 63 00 00…00 00 0D
- 4. IP adresi al örneği
- IP adresinin 192.168.100.2 olduğu varsayılmıştır.
- Gönder: 0x 38 30 31 67 36 30 30 30 0D (Get IP address)
- Yanıtla: 0x 32 30 31 72 36 31 39 32 2E 31 36 38 2E 31 30 30 2E 32 00 00…00 00 0D
- 5. Seri numarası al örneği
- Varsayılan seri numarası ABC180212345'tir
- Gönder: 0x 38 30 31 67 37 30 30 30 0D (Get Serial number)
- Yanıtla: 0x 32 30 31 72 37 41 42 43 31 38 30 32 31 32 33 34 35 00 00…00 00 0D
- 6. FW versiyonu al örneği
- FW versiyonunun 3.02.001 olduğu varsayılmıştır.
- Gönder: 0x 38 30 31 67 38 30 30 30 0D (Get FW version)
- Yanıtla: 0x 32 30 31 72 38 33 2E 30 32 2E 30 30 31 00 00…00 00 0D
B. İsteğe Bağlı İşlev
Al İşlevi | Uzunluk | Kimlik | Komut | Komutt | Tepki Aralığı | Yorumlar | |
---|---|---|---|---|---|---|---|
Type (ASCII) | Code (ASCII) |
Code (Hex) |
(Three ASCII bytes) | ||||
Get-Contrast | 8 | g | a | 61 | 000 ~ 100 | ||
Get-Sharpness | 8 | g | c | 63 | 000 ~ 100 | ||
Get-Color | 8 | g | d | 64 | 000 ~ 100 | ||
Get-Tint | 8 | g | e | 65 | 000 ~ 100 | ||
Get_Backlight On_Off | 8 | g | h | 68 | 000: Off 001: On | ||
Get-PIP Mode | 8 | g | t | 74 | 000: OFF 001: PIP (POP) 002: PBP | ||
Get-PIP Input | 8 | g | u | 75 | 000~100 | See Set-input select | |
Get-Tiling Mode | 8 | g | v | 76 | 000: OFF 001: ON |
(for Video wall) | |
Get-Tiling Compensation | 8 | g | w | 77 | 000: OFF 001: ON |
(for Video wall) Bezel width compensation | |
Get-Tiling H by V Monitors | 8 | g | x | 78 | 01x~09x: H monitors 0x1~0x9: V monitors |
(for Video wall) 1. 2nd digital for H monitors 2. 3rd digital for V monitors | |
Get-Tiling Position | 8 | g | y | 79 | 000: OFF 001~025 |
(for Video wall) Copy the screen of Position# to identified display | |
Get-Date: Year | 8 | g | 2 | 32 | Y00~Y00 | Last 2 digits (20)17~(20)99 | |
Get-Date: Month | 8 | g | 2 | 32 | M00~M00 | 2 digits | |
Get-Date: Day | 8 | g | 2 | 32 | D00~M00 | 2 digits | |
Get-Time: Hour | 8 | g | 3 | 33 | H00~H00 | 24-hr format. 2 digits. | |
Get-Time: Min | 8 | g | 3 | 33 | M00~M00 | 2 digits | |
Get-Time: Sec | 8 | g | 3 | 33 | S00~S00 | 2 digits |
- NOT:
- 1. Tarih al örneği
- 01 numaralı ekranın varsayılan geçerli tarihi:
- Tarih: 2017-3/15
- Gönder: 0x 38 30 31 67 32 59 30 30 0D (Get Date:Year)
- Yanıtla: 0x 38 30 31 72 32 59 31 37 0D (“Y17”)
- Gönder: 0x 38 30 31 67 32 4D 30 30 0D (Get Date:Month)
- Yanıtla: 0x 38 30 31 72 32 4D 30 33 0D (“M03”)
- Gönder: 0x 38 30 31 67 32 44 30 30 0D (Get Date:Day)
- Yanıtla: 0x 38 30 31 72 32 44 31 35 0D (“D15”)
- 2. Saat Al örneği
- 01 numaralı ekranın varsayılan geçerli saati:
- Zaman: 16:27:59
- Gönder: 0x 38 30 31 67 33 48 30 30 0D (Get Time:Hour)
- Yanıtla: 0x 38 30 31 72 33 48 31 36 0D (“H16”)
- Gönder: 0x 38 30 31 67 33 4D 30 30 0D (Get Time:Min)
- Yanıtla: 0x 38 30 31 72 33 4D 32 37 0D (“M27”)
- Gönder: 0x 38 30 31 67 33 53 30 30 0D (Get Time:Sec)
- Yanıtla: 0x 38 30 31 72 33 53 35 39 0D (“S59”)
- 3. RS232 Versiyonu al örneği
- Versiyonunun 3.0.1 olduğu varsayılmıştır
- Gönder: 0x 38 30 31 67 36 30 30 30 0D (Get RS232 version)
- Yanıtla: 0x 38 30 31 72 36 33 30 31 0D (“301”)
C. Otomatik Yanıtlama *3.2.1
Aşağıdaki veriler/durum kullanıcı tarafından uzaktan kumanda ünitesi, ön tuşlar veya dokunmatik ekran gibi mevcut yollardan biriyle değiştirildiğinde, ekran, ana bilgisayardan bir sorgu almadan güncellenmiş verileri/durumu otomatik olarak gönderir.
- Açma/Kapama
- Giriş Seçimi
- Parlaklık
- Arka Işık
- Ses Düzeyi
- Sessiz Açık/Kapalı
Remote Control Pass-Through Mode
When the PC sets the Display to Remote Control Pass through mode, the Display shall send a 7-byte packet (followed by “CR”) in response to remote control unit (RCU) button activation. In this mode the remote control shall have no effect on the Display function. For example: “Volume+” will not change the volume of the Display, but instead only sends the “Volume+” code to the PC over the RS-232 port.
IR Pass Through-Function format
Reply: (Command Type="p")
Name | Length | ID | Command Type | RCU Code1 (MSB) | RCU Code2 (LSB) | CR |
---|---|---|---|---|---|---|
Byte Count | 1 Byte | 2 Byte | 1 Byte | 1 Byte | 1 Byte | 1 Byte |
Bytes Order | 1 | 2~3 | 4 | 5 | 6 | 7 |
Example 1: Remote Control Pass-through when “VOL+” key is pressed for Display (#5)
Send (Hex Format)
Name | Length | ID | Command Type | RCU Code1 (MSB) | RCU Code2 (LSB) | CR |
---|---|---|---|---|---|---|
Hex | 0x36 | 0x30 0x35 |
0x70 | 0x31 | 0x30 | 0x0D |
Key | Code (HEX) | Basic *3.1.1 |
Optional *3.1.1 |
---|---|---|---|
1 | 01 | V | |
2 | 02 | V | |
3 | 03 | V | |
4 | 04 | V | |
5 | 05 | V | |
6 | 06 | V | |
7 | 07 | V | |
8 | 08 | V | |
9 | 09 | V | |
0 | 0A | V | |
- | 0B | V | |
RECALL (LAST) | 0C | V | |
INFO (DISPLAY) | 0D | V | |
0E | |||
ASPECT (ZOOM, SIZE) | 0F | V | |
VOLUME UP (+) | 10 | V | |
VOLUME DOWN (-) | 11 | V | |
MUTE | 12 | V | |
CHANNEL/PAGE UP (+)/BRIGHTNESS+ | 13 | V | |
CHANNEL/PAGE DOWN (-)/BRIGHTNESS- | 14 | V | |
POWER | 15 | V | |
SOURCES (INPUTS) | 16 | V | |
17 | |||
18 | |||
SLEEP | 19 | V | |
MENU | 1A | V | |
UP | 1B | V | |
DOWN | 1C | V | |
LEFT (-) | 1D | V | |
RIGHT (+) | 1E | V | |
OK (ENTER, SET) | 1F | V | |
EXIT | 20 | V | |
21 | |||
22 | |||
23 | |||
24 | |||
25 | |||
26 | |||
27 | |||
28 | |||
29 | |||
2A | |||
2B | |||
RED (F1) | 2C | ||
GREEN (F2) | 2D | ||
YELLOW (F3) | 2E | ||
BLUE (F4) | 2F |
- NOTE:
- 1. This IR-pass-through code is different from the RCU key code.
- 2. Special control sequence for POWER key under IR-pass through mode.
- 2-1. When Display is OFF and receives the IR POWER code: Display will turn itself on, then forward the POWER code to the host via RS-232.
- 2-2. When Display is ON and receives the IR POWER code: Display will forward the POWER code to the host via RS-232, then turn off itself.
- 2-3. When SET-POWER LOCK is enabled, the Display will not respond to POWER key pressing.
- 3. The VOLUME UP and VOLUME DOWN code will repeatedly output when you press and hold the keys.
