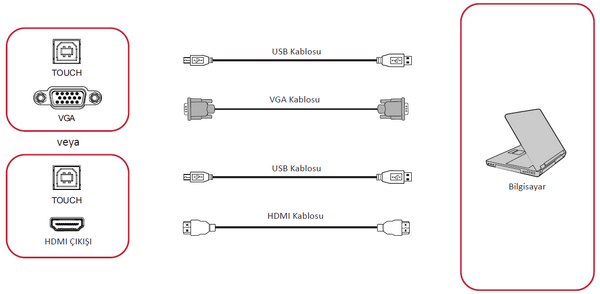

Harici Aygıtları Bağlama ve Dokunmatik Bağlantı

Bağlantıları Yapma

HDMI Bağlantısı

HDMI ile bağlanmak için:

  1. Bir HDMI kablosunu harici aygıtınızdan ViewBoard'daki HDMI GİRİŞİ bağlantı noktasına bağlayın.
  2. Bir USB kablosunu harici aygıta ViewBoard'un DOKUNMATİK 1 bağlantı noktasından bağlayın.

VGA Bağlantısı

VGA ile bağlanmak için:

  1. VGA kablosunu harici cihazınızdan ViewBoard'daki VGA bağlantı noktasına bağlayın.
  2. Bir USB kablosunu harici aygıta ViewBoard'un DOKUNMATİK 2 bağlantı noktasından bağlayın.

RS-232 Bağlantısı

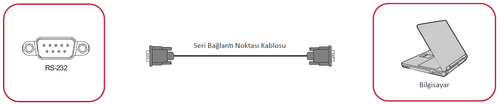

RS-232 Bağlantısı

Ekranınızı harici bir bilgisayara bağlamak için bir RS-232 seri bağlantı noktası kablosu kullanırken, Güç Açma/Kapatma, Ses ayarı, Giriş Seçimi, Parlaklık vb. dahil bazı işlevler PC ile kontrol edilebilir.

USB ve Ağ Bağlantıları

Herhangi bir PC'de olduğu gibi, çeşitli USB cihazlarını ve diğer çevre birimlerini ViewBoard'ınıza bağlamak kolaydır.

USB Çevre Birimleri

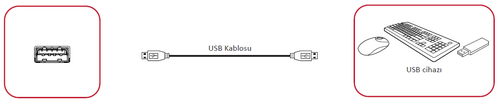

USB Çevre Birimleri

USB cihazı kablosunu USB bağlantı noktasına takın.

Ağ ve modem kabloları

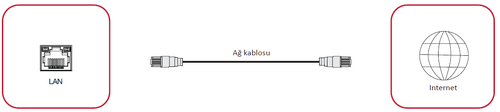

Ağ ve modem kabloları

Ağ kablosunu LAN bağlantı noktasına takın.

Ortam Oynatıcı Bağlantısı

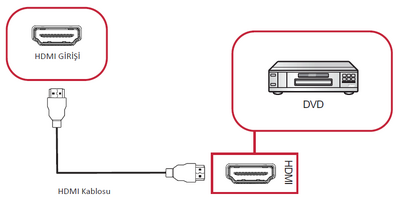

Ortam Oynatıcı Bağlantısı

Bir ortam oynatıcıya bağlanmak için:

  1. HDMI kablosunu ViewBoard'ınızdaki ve çevre birimi cihazınızdaki HDMI bağlantı noktalarına bağlayın.
  2. ViewBoard'unuzun güç kablosunu takın ve güç kaynağı anahtarını açın.
  3. Ekranı açmak için ViewBoard'ın sağ tarafındaki Power (Güç) düğmesine basın.
  4. Uzaktan kumandada INPUT (GİRİŞ) düğmesine basın ve "HDMI" girişi kaynağına geçin.

SPDIF Bağlantısı

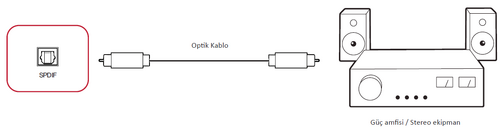

SPDIF Bağlantısı

Harici bir ses sistemine bağlanmak için:

  1. SPDIF bağlantı noktasından bir optik kabloyu ses sisteminizin optik konektörüne bağlayın.
  2. ViewBoard'ınızın güç kablosunu takın ve arka panel güç kaynağı anahtarını açın.
  3. Ekranı açmak için ViewBoard'ın sağ tarafındaki Power (Güç) düğmesine basın.

Video Çıkışı Bağlantısı

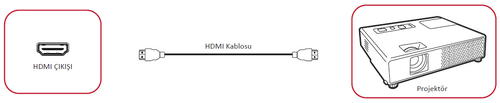

Video Çıkışı Bağlantısı

Bir görüntüleme cihazı üzerinden video çıkışı yapmak için:

  1. Ekran aygıtınızın HDMI GİRİŞİ bağlantı noktasına bir HDMI kablosu takın; diğer ucunu da ViewBoard’unuzun HDMI ÇIKIŞI bağlantı noktasına takın.
  2. ViewBoard'unuzun güç kablosunu takın ve güç kaynağı anahtarını açın.
  3. Ekranı açmak için ViewBoard'ın sağ tarafındaki Power (Güç) düğmesine basın.
