連接外部裝置和觸控連接

連接外部裝置和觸控連接

HDMI 連接

若要透過 HDMI 連接:

  1. 將 HDMI 線從外部裝置連接到 ViewBoard 的 HDMI IN 連接埠。
  2. 將 USB 線從 ViewBoard 的 TOUCH 1 連接埠,連接到外部裝置。

VGA 連接

若要透過 VGA 連接:

  1. 將 VGA 線從外部裝置連接到 ViewBoard 的 VGA 連接埠。
  2. 將 USB 線從 ViewBoard 的 TOUCH 2 連接埠,連接到外部裝置。

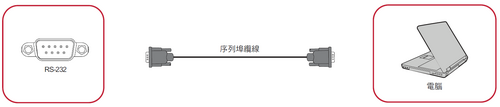

RS-232 連接

RS-232 Connection

使用 RS-232 序列埠連接線將顯示器連接至外部電腦時,可透過 PC 遠端控制某些功能,包括電源開啟/關閉、音量調整、輸入選擇、亮度等等。

USB 和網路連接

如同任何 PC,您可以輕鬆將各種 USB 裝置及其他周邊裝置連接至 ViewBoard。

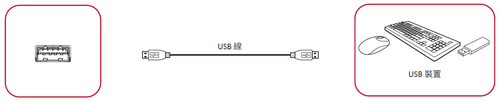

USB 周邊裝置

USB 周邊裝置

將 USB 裝置連接線插入 USB 連接埠。

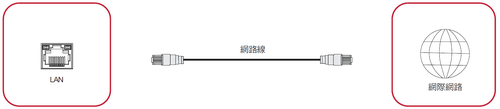

網路和數據機連接線

網路和數據機連接線

將網路連接線插入 LAN 連接埠。

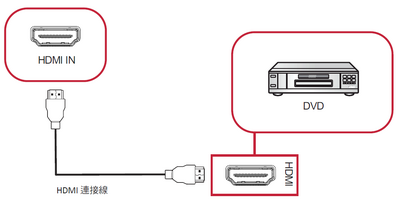

媒體播放器連接

媒體播放器連接

若要連接至媒體播放器:

  1. 將 HDMI 線連接至 ViewBoard 和周邊裝置的 HDMI 連接埠。
  2. 插入 ViewBoard 的電源線,然後開啟電源開關。
  3. 按下 ViewBoard 右側的 Power(電源)按鈕開啟螢幕。
  4. 按下遙控器上的 INPUT(輸入)按鈕,並切換至「HDMI」輸入來源。

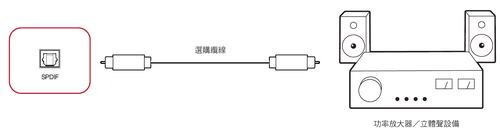

SPDIF 連接

SPDIF 連接

若要連接至外部音響系統:

  1. 將光纖線從 SPDIF 連接埠,連接到音響系統的光纖接頭。
  2. 插入 ViewBoard 的電源線,然後開啟後面板電源開關。
  3. 按下 ViewBoard 右側的 Power(電源)按鈕開啟螢幕。

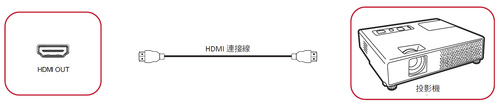

視訊輸出連接

視訊輸出連接

若要透過顯示裝置輸出視訊:

  1. 將 HDMI 線連接至顯示裝置的 HDMI IN 連接埠,另一端連接至 ViewBoard 的 HDMI OUT 連接埠。
  2. 插入 ViewBoard 的電源線,然後開啟電源開關。
  3. 按下 ViewBoard 右側的 Power(電源)按鈕開啟螢幕。
