IFP50-3 Branchements

Connexion des périphériques externes et connexion tactile

Branchement HDMI

Pour connecter via HDMI :

1. Connectez un câble HDMI de votre périphérique externe au port ENTRÉE HDMI du ViewBoard.
2. Connectez un câble USB de votre périphérique externe au port TOUCH 1 du ViewBoard.

Branchement VGA

Pour connecter via VGA :

1. Connectez un câble VGA de votre périphérique externe au port VGA de l'écran.
2. Connectez un câble USB de votre périphérique externe au port TOUCH 2 du ViewBoard.

Connexion RS-232

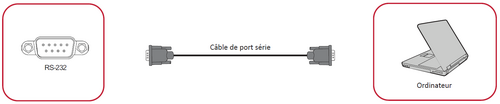

Lorsque vous utilisez un câble de port série RS-232 pour connecter votre écran à un ordinateur externe, certaines fonctions peuvent être contrôlées à distance par le PC, y compris la mise sous tension/hors tension, le réglage du volume, la sélection de l'entrée, la luminosité, etc.

Connexions USB et au réseau

Comme n'importe quel PC, il est facile de connecter divers périphériques USB ou d'autres périphériques à votre ViewBoard.

Périphériques USB

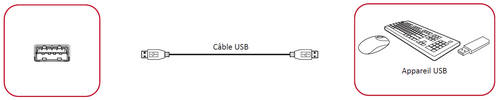

Branchez le câble du périphérique USB dans le port USB.

Câbles réseau et modem

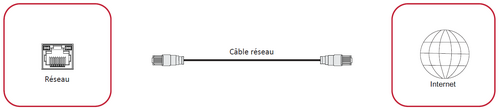

Branchez le câble réseau dans le port LAN.

Connexion d'un lecteur multimédia

Pour connecter un lecteur multimédia :

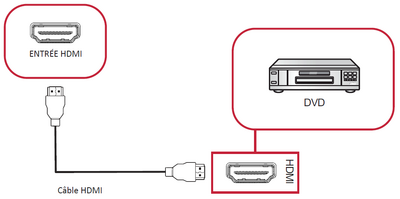

1. Connectez le câble HDMI entre le port HDMI de votre ViewBoaerd et votre périphérique.
2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur d'alimentation.
3. Appuyez sur le bouton Power (Alimentation) sur le côté droit du ViewBoard pour allumer l'écran.
4. Appuyez sur le bouton INPUT (ENTRÉE) de la télécommande et passez à la source d'entrée « HDMI ».

Connexion SPDIF

Pour connecter un système de son externe :

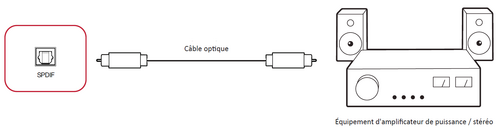

1. Connectez un câble optique du port SPDIF au connecteur optique de votre système de son.
2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur d'alimentation du panneau arrière.
3. Appuyez sur le bouton Power (Alimentation) sur le côté droit du ViewBoard pour allumer l'écran.

Connexion pour la sortie vidéo

Pour afficher la vidéo sur un appareil d'affichage :

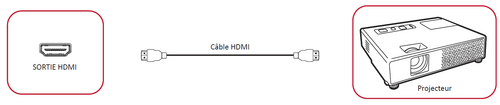

1. Connectez un câble HDMI entre le port ENTRÉE HDMI de votre appareil d'affichage et le port SORTIE HDMI de votre ViewBoard.
2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur d'alimentation.
3. Appuyez sur le bouton Power (Alimentation) sur le côté droit du ViewBoard pour allumer l'écran.
