    Protocolo RS-232

    Este documento describe las especificaciones de interfaz de hardware y los protocolos de software de comunicación de interfaz RS-232 entre ViewSonic LFD y PC u otras unidades de control con protocolo RS-232.

    El protocolo contiene tres secciones de comando:

    • Set-Function (Establecer función)
    • Get-Function (Obtener función)
    • Modo de paso mediante mando a distancia
    NOTA: A continuación, “PC” representa todas las unidades de control que pueden enviar o recibir el comando de protocolo RS-232.

    Descripción

    Especificación de hardware RS-232

    Puerto de comunicación ViewSonic LFD en el lado posterior:

    1. Tipo de conector: DSUB macho de 9 contactos (o conector de barril de 3,5 mm)
    2. Uso del cable cruzado (módem nulo) para la conexión
    3. Asignación de contactos:
    Nº de clavija Señal Observación
    DSUB hembra de 9 contactos 1 NC
    Female DSUB.png
    2 RXD Entrada para mostrar
    3 TXD Salida de la pantalla
    4 NC
    5 TIERRA
    DSUB macho de 9 contactos 6 NC
    Male DSUB.png
    7 NC
    8 NC
    9 NC Proporciona alimentación de + 5 V/2 A para llave específica externa *3.0
    frame TIERRA
    Elemento Señal Observación
    Conector de barril de 3,5 mm
    (alternativa para espacio limitado)
    Sugerencia TXD Salida de la pantalla
    3.5mm Barrel.png
    Anillo RXD Entrada para mostrar
    Manga TIERRA

    Especificaciones de hardware de la red LAN

    Puerto de comunicación ViewSonic LFD en el lado posterior:

    1. Tipo de conector: 8P8C RJ45
    2. Asignación de contactos:
    Nº de clavija Señal Observación
    LAN Spec.png
    1 TX+ Salida de la pantalla
    2 TX- Salida de la pantalla
    3 RX+ Entrada para mostrar
    4 BI_D3+ Para carcasa 1G
    5 BI_D3- Para carcasa 1G
    6 RX- Entrada para mostrar
    7 BI_D4+ Para carcasa 1G
    8 BI_D4- Para carcasa 1G
    fotograma TIERRA

    RS-232 Communication Setting

    • Selección de la velocidad en baudios: 9600bps (fijos)
    • Bits de datos: 8 bits (fijos)
    • Paridad: None (fija)
    • Bits de parada: 1(fijo)

    Configuración de comunicación LAN

    • Tipo: Ethernet
    • Protocolo: TCP/IP
    • Puerto: 5000 (fijo)
    • Subred cruzada: No
    • Credenciales de inicio de sesión: No

    Referencia de mensajes de comando
    Su PC envía a la pantalla LFD el paquete de comandos seguidos por “CR”. Cada vez que su PC envía un comando de control a la pantalla, esta responderá de la siguiente manera:

    1. Si el mensaje se recibe correctamente, enviará “+” (02Bh) seguido de “CR” (00Dh)
    2. Si el mensaje no se recibe correctamente, enviará “-” (02Dh) seguido de “CR” (00Dh)

    Protocolo

    Lista de Establecer función (funciones programadas)

    Su PC puede controlar acciones específicas en la pantalla. El comando Establecer-Función permite controlar el comportamiento de la pantalla remotamente mediante el puerto RS232. El formato del paquete Set-Function consta de 9 bytes.

    Descripción de los comandos Establecer-Función:

    Longitud Número de bytes totales del mensaje sin incluir “CR”
    Identificador LFD Identificación para cada pantalla (01~98; el valor predeterminado es 01)
    El identificador “99” significa aplicar el comando set para todas las pantallas conectadas. En tales circunstancias, solo la pantalla con el identificador nº 1 tiene que responder.
    El identificador de la pantalla LFD se puede establecer a través del menú OSD para cada pantalla.
    Tipo de comando Se identifica el tipo de comando,
    "s" (0x73h): Establecer Comando
    "+" (0x2Bh): Respuesta Comando válido
    "-" (0x2Dh): Respuesta Comando no válido
    Comando Código de comando de función: Código ASCII de un byte.
    Valor [1~3] Tres bytes ASCII que definen el valor.
    CR 0x0D

    Formato de los comandos Establecer-Función
    Enviar: (Tipo de comando=“s”)

    Nombre Longitud Id Tipo de comando Comando Valor1 Valor2 Valor3 CR
    Recuento de bytes 1 Bytes 2 Bytes 1 Bytes 1 Bytes 1 Bytes 1 Bytes 1 Bytes 1 Bytes
    Orden de bytes 1 2~3 4 5 6 7 8 9

    Respuesta: (Tipo de comando = “+” o “-”)

    Nombre Longitud Id Tipo de camando CR
    Recuento de bytes 1 Bytes 2 Bytes 1 Bytes 1 Bytes
    Orden de bytes 1 2~3 4 5
    NOTA: Cuando el ordenador aplica el comando a todas las pantallas (ID = 99), solo el conjunto Nº 1 necesita responder con la ID = 1.


    Ejemplo 1: Establecer el brillo en 76 para Pantalla (nº 02) y este comando es válido

    Enviar (formato hexadecimal)

    Nombre Longitud Id Tipo de comando Comando Valor1 Valor2 Valor3 CR
    Hex 0x38 0x30
    0x32
    0x73 0x24 0x30 0x37 0x36 0x0D

    Responder (formato hexadecimal)

    Nombre Longitud Id Tipo de comando CR
    Hex 0x34 0x30
    0x32
    0x2B 0x0D

    Ejemplo 2: Establecer el brillo en 75 para Pantalla (nº 02) y este comando NO es válido

    Enviar (formato hexadecimal)

    Nombre Longitud Id Tipo de comando Comando Valor1 Valor2 Valor3 CR
    Hex 0x38 0x30
    0x32
    0x73 0x24 0x30 0x37 0x35 0x0D

    Responder (formato hexadecimal)

    Nombre Longitud Id Tipo de comando CR
    Hex 0x34 0x30
    0x32
    0x2D 0x0D

    Tabla de comandos Establecer-Función

    A. Función básica

    Establecer función Longitud Id Comando Comando Rango de valores Comentarios
    Type (ASCII) Code
    (ASCII)
    Code
    (Hex)
    (Three ASCII bytes)
    Power On/Off
    (Standby)
    8 s ! 21 000: STBY
    001: ON
    1. The Power-on via LAN control may works only under specific mode. To see display UG for details. *3.1.1
    2. “WOL by MAC address” may available as alternative.*3.2.1
    Input Select 8 s " 22 000: TV
    001: AV
    002: S-Video
    003: YPbPr
    004: HDMI1
    014: HDMI2
    024: HDMI3
    034: HDMI4
    005: DVI
    006: VGA1
    016: VGA2
    026: VGA3
    007: Slot-in PC (OPS/SDM)/HDBT
    008: Internal memory
    009: DP
    00A: Embedded/Main (Android)
    1. No need for USB
    2. For the case of two more same sources, the 2nd digital is used to indicate the extension.
    3. The HEX of 00A is 30 30 41.
    Brightness 8 s $ 24 000 ~ 100
    900: Bright down (-1)
    901: Bright up (+1)
    *3.1.1
    Backlight*3.2.0 8 A B 42 000~100 1. For Android platform whose main mode is controlled by backlight and the other sources are controlled by brightness.
    2. Derived from Color calibration.
    *3.2.0
    Power Lock 8 s 4 34 000: Unlock
    001: Lock
    *See note in details
    Volume 8 s 5 35 000 ~ 100
    900: Volume down(-1)
    901:Volume up(+1)
    Mute 8 s 6 36 000: OFF
    001: ON (mute)
    Button Lock 8; s 8 38 000: Unlock
    0001: Lock
    *See note in details
    Menu Lock 8 s > 3E 000: Unlock
    001: Lock
    *See note in details
    Number *3.1.1 8 s @ 40 000~009
    Key Pad *3.1.1 8 s A 41 000: UP
    001: DOWN
    002: LEFT
    003: RIGHT
    004: ENTER
    005: INPUT
    006: MENU/(EXIT)
    007: EXIT
    Remote Control 8 s B 42 000: Disable
    001: Enable
    002: Pass through
    Disable: RCU will be no function
    Enabled: RCU controls normally
    Pass through: Display will bypass the RC code to connected device via the RS-232 port, but not react itself.
    Restore Default 8 s ~ 7E 000 Recover to factory setting
    NOTA:
    1.Comportamiento en los modos de bloqueo
    Modo de bloqueo Comportamiento
    Bloqueo de los botones 1. Bloquee todos los botones en el panel frontal y la RCU, excepto “Alimentación”
    2. Todas las funciones ESTABLECER deben estar operativas a través de RS-232, incluso aquellas con el botón de acceso directo correspondiente del mando a distancia, como por ejemplo Silenciar, etc.
    Bloqueo del MENÚ 1. Se bloquea el botón “MENÚ” del panel frontal y del mando a distancia.
    2. Los modos Fábrica y Hostelería no se deben bloquear para el modelo utilizando el botón combinado con MENU (MENÚ) para entrar en estos dos modos. Se indicará una solución alternativa por separado si el modelo tiene alguna limitación.
    Bloqueo de la ALIMENTACIÓN 1. Se bloquea el botón “ALIMENTACIÓN” del panel frontal y del mando a distancia.
    2. El comando de activación y desactivación SET_POWER debe estar operativo a través de RS-232, lo que no significa que el bloqueo de la ALIMENTACIÓN se desactive en este caso.
    3. No se puede desbloquear mediante el restablecimiento de la configuración del menú OSD
    4. Se proporcionará alimentación de CA automáticamente en el bloqueo de la alimentación
    5. Bajo el bloqueo de la alimentación, el televisor no entrará en el modo de ahorro de energía cuando no haya señal de PC ni tampoco se apagará si no hay ninguna otra señal de vídeo al cabo de 15 minutos.
    Desactivación del mando a distancia Se bloquean los botones del mando a distancia pero siguen operativos los botones del panel frontal.
    2. Reactivación por LAN por dirección MAC como alternativa para ESTAOTBLECER encendido
    (Length=126 bytes)
    6 Bytes 6 Bytes (n`1) 6 Bytes (n`2) ... 6 Bytes (n`16) 24 Bytes
    0xFF FF ... FF MAC address MAC address ... MAC address 0x00 00 ... 00

    B. Función opcional

    Establecer función Longitud Id Comando Comando Rango de valores Comentarios
    Type (ASCII) Code
    (ASCII)
    Code
    (Hex)
    (Three ASCII bytes)
    Contrast 8 s # 23 000~100
    Sharpness 8 s % 25 000~100
    Color 8 s & 26 000~100
    Tint 8 s ' 27 000~100
    Backlight On_Off 8 s ( 29 000: Off
    001: On
    Color Mode 8 s ) 29 000: Normal
    001: Warm
    002: Cold
    003: Personal
    Surround Sound 8 s - 2D 000~100
    Bass 8 s . 2E 000~100
    Treble 8 s / 2F 000~100
    Balance 8 s 0 30 000~100 050 is central
    Picture Size 8 s 1 31 000: FULL (16:9)
    001: NORMAL (4:3)
    002: REAL (1:1)
    *3.1.0
    OSD language 8 s 2 32 000: English
    001: French
    002: Spanish
    Could be extended for more supported languages by model
    PIP-Mode 8 s 9 39 000: OFF
    001: PIP(POP)
    002: PBP
    PIP-Sound select 8 s : 3A 000: Main
    001: Sub
    PIP-Position 8 s ; 3B 000: Up
    001: Down
    002: Left
    003: Right
    PIP-Input 8 s 7 37 *2.9 000: TV
    001: AV
    002: S-Video
    003: YPbPr
    004: HDMI1
    014: HDMI2
    024: HDMI3
    034: HDMI4
    005: DVI
    006: VGA1
    016: VGA2
    026: VGA3
    007: Slot-in PC (OPS/SDM)/HDBT
    008: Internal memory
    009: DP
    00A: Embedded/Main (Android)
    Value range is same as SET-Input select
    Tiling-Mode 8 s P 50 000: OFF
    001: ON
    (for video wall)
    Tiling-Compensation 8 s Q 51 000: OFF
    001: ON
    (for video wall)
    Bezel width compensation
    Tiling-H by V Monitors 8 s R 52 01x~09x: H
    0x1~0x9: V
    (for video wall)
    1. 2nd digital for H monitors
    2. 3rd digital for V monitors
    Tiling-Position 8 s S 53 001~025 (for Video wall)
    Copy the screen of Position# to identified display
    Date: Year 8 s V 56 Y17~Y99 Last 2 digits
    (20)17~(20)99
    Date: Month 8 s V 56 M01~M12 2 digits
    Date: Day 8 s V 56 D01~D31 2 digits
    Time: Hour 8 s W 57 H00~H23 24-hr format. 2 digits.
    Time: Min 8 s W 57 M00~M59 2 digits
    Time: Sec 8 s W 57 S00~S59 2 digits
    NOTA:

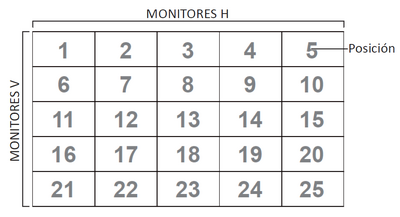

    1. Definición de mosaico de monitores H, monitores V y posición
    RS232 Tiling ESP.png
    2. Establecer fecha de ejemplo
    Fecha: 2017-3/15
    Enviar: 0x 38 30 31 73 56 59 31 37 0D (“Y17”)
    Enviar: 0x 38 30 31 73 56 4D 30 33 0D (“M03”)
    Enviar: 0x 38 30 31 73 56 44 31 35 0D (“D15”)
    3. Establecer hora de ejemplo
    Hora: 16:27:59
    Enviar: 0x 38 30 31 73 57 48 31 36 0D (“H16”)
    Enviar: 0x 38 30 31 73 57 4D 32 37 0D (“M27”)
    Enviar: 0x 38 30 31 73 57 53 35 39 0D (“S59”)

    Lista de Obtener-Función

    Su PC puede solicitar información específica a la pantalla LFD. El formato del paquete Get-Function consta de 9 bytes, similar a la estructura del paquete Set-Function. Tenga en cuenta que el byte “Valor” siempre es = 000.

    Descripción de los comandos Obtener-Función:

    Longitud Total de bytes de mensaje excluyendo “CR”.
    Identificador de TV/DS Identificación para cada pantalla TV/DS (01~98; el valor predeterminado es 01).
    Tipo de comando Se identifica el tipo de comando,
    "g" (0x67h): Comando Obtener
    "r" (0x72h): Respuesta Comando válido
    "-" (0x2Dh): Respuesta Comando no válido
    Comando Código de comando de función: Código ASCII de un byte.
    Valor [1~3] Tres bytes ASCII que definen el valor.
    CR 0x0D

    Formato de los comandos Obtener-Función
    Enviar: (Tipo de comando = “g”)

    Nombre Longitud Id Tipo de comando Comando Valor1 Valor2 Valor3 CR
    Recuento de bytes 1 Bytes 2 Bytes 1 Bytes 1 Bytes 1 Bytes 1 Bytes 1 Byte 1 Byte
    Orden de bytes 1 2~3 4 5 6 7 8 9

    Respuesta: (Tipo de comando = “r” o “-”)
    Si el comando es válido, el tipo de comando es “r”

    Nombre Longitud Id Tipo de comando Comando Valor1 Valor2 Valor3 CR
    Recuento de bytes 1 Bytes 2 Bytes 1 Bytes 1 Bytes 1 Bytes 1 Bytes 1 Bytes 1 Bytes
    Orden de bytes 1 2~3 4 5 6 7 8 9

    Si el comando NO es válido, el tipo de comando es “-”

    Nombre Longitud Id Tipo de comando CR
    Recuento de bytes 1 Bytes 2 Bytes 1 Bytes 1 Bytes
    Orden de bytes 1 2~3 4 5

    Ejemplo 1: Obtener el brillo de TV-05 y este comando es válido. El valor de brillo es 67.

    Enviar (formato hexadecimal)

    Nombre Longitud Id Tipo de comando Comando Valor1 Valor2 Valor3 CR
    Hex 0x38 0x30
    0x35
    0x67 0x62 0x30 0x30 0x30 0x0D

    Responder (formato hexadecimal)

    Nombre Longitud Id Tipo de comando Comando Valor1 Valor2 Valor3 CR
    Hex 0x38 0x30
    0x35
    0x72 0x62 0x30 0x36 0x37 0x0D

    Ejemplo 2: Obtener color de la pantalla (nº 05), pero el comando Color no es compatible con este modelo.

    Enviar (formato hexadecimal)

    Nombre Longitud Id Tipo de comando Comando Valor1 Valor2 Valor3 CR
    Hex 0x38 0x30
    0x35
    0x67 0x26 0x30 0x30 0x30 0x0D

    Responder (formato hexadecimal)

    Nombre Longitud Id Tipo de comando CR
    Hex 0x34 0x30
    0x35
    0x2D 0x0D

    Tabla de comandos Obtener-Función

    A. Función básica

    Obtener función Longitud Id Comando Comando Rango de respuesta Comentarios
    Type (ASCII) Code
    (ASCII)
    Code
    (Hex)
    (Three ASCII bytes)
    Get-Brightness 8 g b 62 000~100
    Get-Backlight*3.2.0 8 a B 42 000~100 1. For Android platform whose main mode is controlled by backlight and the other sources are controlled by brightness.
    2. Derived from Color calibration. *3.2.0
    Get-Volume 8 g f 66 000~100
    Get-Mute 8 g g 67 000: Off
    001: On (muted)
    Get-Input Select 8 g j 6A 000~100 1. 1st digit for signal detection: 0 means “no signal”; 1 means “signal detected”
    2. 2nd &3rd digit: See Set-function table
    Get-Power Status: ON/STBY 8 g l 6C 001: ON
    000: STBY
    Get-Remote Control S g n 6E 000: Disable
    001: Enable
    002: Pass through
    Get RCU mode status
    Get-Power Lock 8 g o 6F 000: Unlock
    001: Lock
    Get-Button Lock 8 g p 70 000: Unlock
    001: Lock
    Get-Menu Lock 8 g l 6C 000: Unlock
    001: Lock
    Get-ACK 8 g z 7A 000 This command is used to test the communication link
    Get-Thermal 8 g 0 30 000~100:
    0~+100 deg C
    -01~-99:
    -1~-99 deg C
    Get-Operation time*3.2.0 8 g 1 31 000 1. Accumulated hours in 6-digit integer (000,001~ 999,999)*3.2.0
    2. Can not be reset when FW update and Factory initiation*3.2.2
    3. Reply in new 32-byte format*3.2.0
    Get-Device name 8 g 4 34 000 Reply in new 32-byte format *3.2.0
    Get-MAC address 8 g 5 35 000 (for the model with LAN)
    Reply in new 32-byte format*3.2.0
    Get-IP address*3.2.0 8 g 6 36 000 (for the model with LAN)
    Reply in new 32-byte format*3.2.0
    Get-Serial number *3.2.0 8 g 7 37 000 Reply in new 32-byte format *3.2.0
    Get-FW version *3.2.0 8 g 8 38 000 Reply in new 32-byte format *3.2.0
    NOTA:
    1. Ejemplo de obtención de horas de funcionamiento
    Se asume que las horas de funcionamiento acumuladas son 123 456
    Enviar: 0x 38 30 31 67 31 30 30 30 0D (Get Operation hour)
    Respuesta: 0x 32 30 31 72 31 31 32 33 34 35 36 00 00 … 00 00 0D
    2. Ejemplo de obtención del nombre del dispositivo
    Se asume que el nombre del dispositivo es CDE-5500
    Enviar: 0x 38 30 31 67 34 30 30 30 0D (Get Device Name)
    Respuesta: 0x 32 30 31 72 34 43 44 45 2D 35 35 30 30 00 00 … 00 00 0D
    Se asume que el nombre del dispositivo es “NMP-302#1”
    Enviar: 0x 38 30 31 67 34 30 30 30 0D (Get Device Name)
    Respuesta: 0x 32 30 31 72 34 4E 4D 50 2D 33 30 32 23 31 00 00 …00 00 0D
    3. Ejemplo de obtención de dirección MAC
    Se asume que la dirección MAC es 00:11:22:aa:bb:cc
    Enviar: 0x 38 30 31 67 35 30 30 30 0D (Get MAC add)
    Respuesta: 0x 32 30 31 72 35 30 30 31 31 32 32 61 61 62 62 63 63 00 00…00 00 0D
    4. Ejemplo de obtención de dirección IP
    Se supone que la dirección IP es 192.168.100.2
    Enviar: 0x 38 30 31 67 36 30 30 30 0D (Get IP address)
    Respuesta: 0x 32 30 31 72 36 31 39 32 2E 31 36 38 2E 31 30 30 2E 32 00 00…00 00 0D
    5. Ejemplo de obtención de número de serie
    Se supone que el número de serie es ABC180212345
    Enviar: 0x 38 30 31 67 37 30 30 30 0D (Get Serial number)
    Respuesta: 0x 32 30 31 72 37 41 42 43 31 38 30 32 31 32 33 34 35 00 00…00 00 0D
    6. Ejemplo de obtención de versión de FW
    Se supone que la versión de FW es 3.02.001
    Enviar: 0x 38 30 31 67 38 30 30 30 0D (Get FW version)
    Respuesta: 0x 32 30 31 72 38 33 2E 30 32 2E 30 30 31 00 00…00 00 0D

    B. Función opcional

    Obtener función Longitud Id Comando Comando Rango de respuesta Comentarios
    Type (ASCII) Code
    (ASCII)
    Code
    (Hex)
    (Three ASCII bytes)
    Get-Contrast 8 g a 61 000 ~ 100
    Get-Sharpness 8 g c 63 000 ~ 100
    Get-Color 8 g d 64 000 ~ 100
    Get-Tint 8 g e 65 000 ~ 100
    Get_Backlight On_Off 8 g h 68 000: Off
    001: On
    Get-PIP Mode 8 g t 74 000: OFF
    001: PIP (POP)
    002: PBP
    Get-PIP Input 8 g u 75 000~100 See Set-input select
    Get-Tiling Mode 8 g v 76 000: OFF
    001: ON
    (for Video wall)
    Get-Tiling Compensation 8 g w 77 000: OFF
    001: ON
    (for Video wall)
    Bezel width compensation
    Get-Tiling H by V Monitors 8 g x 78 01x~09x: H monitors
    0x1~0x9: V monitors
    (for Video wall)
    1. 2nd digital for H monitors
    2. 3rd digital for V monitors
    Get-Tiling Position 8 g y 79 000: OFF
    001~025
    (for Video wall)
    Copy the screen of Position# to identified display
    Get-Date: Year 8 g 2 32 Y00~Y00 Last 2 digits
    (20)17~(20)99
    Get-Date: Month 8 g 2 32 M00~M00 2 digits
    Get-Date: Day 8 g 2 32 D00~M00 2 digits
    Get-Time: Hour 8 g 3 33 H00~H00 24-hr format. 2 digits.
    Get-Time: Min 8 g 3 33 M00~M00 2 digits
    Get-Time: Sec 8 g 3 33 S00~S00 2 digits
    NOTA:
    1. Ejemplo de obteber fecha
    Asumimos la fecha actual de visualización nº 01 como se muestra a continuación:
    Fecha: 2017-3/15
    Enviar: 0x 38 30 31 67 32 59 30 30 0D (Get Date:Year)
    Respuesta: 0x 38 30 31 72 32 59 31 37 0D (“Y17”)
    Enviar: 0x 38 30 31 67 32 4D 30 30 0D (Get Date:Month)
    Respuesta: 0x 38 30 31 72 32 4D 30 33 0D (“M03”)
    Enviar: 0x 38 30 31 67 32 44 30 30 0D (Get Date:Day)
    Respuesta: 0x 38 30 31 72 32 44 31 35 0D (“D15”)
    2. Obtener ejemplo de hora
    Asumimos la hora actual de visualización nº 01 como se muestra a continuación:
    Hora: 16:27:59
    Enviar: 0x 38 30 31 67 33 48 30 30 0D (Get Time:Hour)
    Respuesta: 0x 38 30 31 72 33 48 31 36 0D (“H16”)
    Enviar: 0x 38 30 31 67 33 4D 30 30 0D (Get Time:Min)
    Respuesta: 0x 38 30 31 72 33 4D 32 37 0D (“M27”)
    Enviar: 0x 38 30 31 67 33 53 30 30 0D (Get Time:Sec)
    Respuesta: 0x 38 30 31 72 33 53 35 39 0D (“S59”)
    3. Ejempo de obtener versión RS232
    Se asume que la versión es la 3.0.1
    Enviar: 0x 38 30 31 67 36 30 30 30 0D (Get RS232 version)
    Respuesta: 0x 38 30 31 72 36 33 30 31 0D (“301”)

    C. Respuesta autom'atica *3.2.1
    La pantalla enviará los datos y el estado actualizados automáticamente sin recibir una consulta del host cada vez que el usuario cambie los siguientes datos o estado a través de cualquiera de las formas disponibles como: unidad del mando a distancia, botones frontales o pantalla táctil.

    • Encender y apagar
    • Selección de entrada
    • Brillo
    • Retroiluminación
    • Volumen
    • Activación/Desactivación de silencio

    Modo paso través del mando distancia

    Cuando su PC establece la pantalla en el modo de Paso a través con el mando a distancia, dicha pantalla enviará un paquete de 7 (seguido de “CR”) en respuesta a la activación de los botones del mando a distancia (RCU). En este modo, el mando a distancia no tendrá efecto en la función de visualización. Por ejemplo: “Volumen+” no cambiará el volumen de la pantalla, sino que simplemente enviará el código “Volumen+” a su PC a través del puerto RS232.

    Formato de funcionalidad mediante IR

    Respuesta: (Tipo de comando = “p”)

    Nombre Longitud Id Tipo do comando Código1 del mando a distancia(MSB) Código2 del mando a distancia(LSB) CR
    Recuento de bytes 1 Bytes 2 Bytes 1 Bytes 1 Bytes 1 Bytes 1 Bytes
    Orden de bytes 1 2~3 4 5 6 7

    Ejemplo 1: Paso a través con el mando a distancia cuando se pulsa el botón “VOL+” para la pantalla (nº5)

    Enviar (formato hexadecimal)

    Nombre Longitud Id Tipo de comando Código1 del mando a distancia(MSB) Código2 del mando a distancia(LSB) CR
    Hex 0x36 0x30
    0x35
    0x70 0x31 0x30 0x0D
    Clave Código (HEX) Básico
    *3.1.1
    Opcional
    *3.1.1
    1 01 V
    2 02 V
    3 03 V
    4 04 V
    5 05 V
    6 06 V
    7 07 V
    8 08 V
    9 09 V
    0 0A V
    - 0B V
    RECALL (LAST) 0C V
    INFO (DISPLAY) 0D V
    0E
    ASPECT (ZOOM, SIZE) 0F V
    VOLUME UP (+) 10 V
    VOLUME DOWN (-) 11 V
    MUTE 12 V
    CHANNEL/PAGE UP (+)/BRIGHTNESS+ 13 V
    CHANNEL/PAGE DOWN (-)/BRIGHTNESS- 14 V
    POWER 15 V
    SOURCES (INPUTS) 16 V
    17
    18
    SLEEP 19 V
    MENU 1A V
    UP 1B V
    DOWN 1C V
    LEFT (-) 1D V
    RIGHT (+) 1E V
    OK (ENTER, SET) 1F V
    EXIT 20 V
    21
    22
    23
    24
    25
    26
    27
    28
    29
    2A
    2B
    RED (F1) 2C
    GREEN (F2) 2D
    YELLOW (F3) 2E
    BLUE (F4) 2F
    NOTA:
    1. Este código de paso mediante IR es diferente al código de clave RCU.
    2. Secuencia especial de control para la tecla POWER (ENCENDIDO) en el modo de IR.
    2-1. Cuando la pantalla está APAGADA y recibe el código IR POWER (ALIMENTACIÓN IR): La pantalla se encenderá automáticamente y, a continuación, reenviará el código POWER (ALIMENTACIÓN) al dispositivo principal a través de RS-232.
    2-2. Cuando la pantalla está ENCENDIDA y recibe el código IR POWER (ALIMENTACIÓN IR): La pantalla reenviará el código POWER (ALIMENTACIÓN) al dispositivo principal a través de RS-232 y, a continuación, se apagará automáticamente.
    2-3. Cuando ESTABLECER-BLOQUEO DE LA ALIMENTACIÓN está habilitado, la pantalla no responderá al presionar el botón ALIMENTACIÓN.
    3. El código SUBIR VOLUMEN Y BAJAR VOLUMEN se transmitirá repetidamente cuando presione los botones sin soltarlos.
