IFP50-3 Realizar las conexiones

Conectar dispositivos externos y conexión táctil

Conexión HDMI

Para conectarse a través de HDMI:

1. Conecte un cable HDMI desde su dispositivo externo a puerto ENTRADA HDMI de ViewBoard.
2. Conecte un cable USB al dispositivo externo desde el puerto TÁCTIL 1 de su ViewBoard.

Conexión VGA

Para conectarse a través de VGA:

1. Conecte un cable VGA desde su dispositivo externo al puerto VGA de ViewBoard.
2. Conecte un cable USB al dispositivo externo desde el puerto TÁCTIL 2 de su ViewBoard.

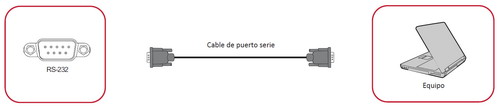

Conexión RS-232

Cuando utilice un cable de puerto serie RS-232 para conectar la pantalla a un equipo externo, determinadas funciones se pueden controlar remotamente mediante su PC, como el encendido y apagado de la alimentación, el ajuste del volumen, la selección de entrada, el brillo, etc.

Conexiones USB y de red

Al igual que sucede con cualquier PC, es fácil conectar varios dispositivos USB y otros periféricos a su ViewBoard.

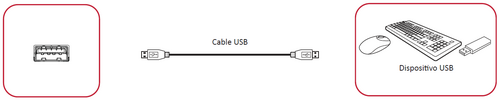

Periféricos USB

Enchufe el cable del dispositivo USB al puerto USB.

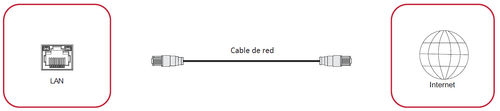

Cables para conexión en red y del módem

Enchufe el cable de red al puerto LAN.

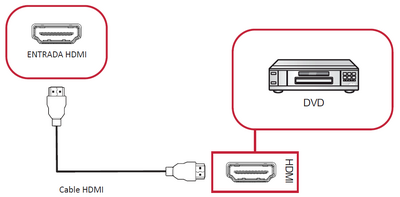

Conexión del reproductor multimedia

Para conectar un reproductor multimedia:

1. Conecte el cable HDMI a los puertos HDMI de su ViewBoard y el dispositivo periférico.
2. Enchufe el cable de alimentación de su ViewBoard y gire el interruptor de alimentación del panel posterior.
3. Pulse el botón Power (Encendido) en el lado derecho del monitor para activarlo.
4. Presione el botón INPUT (ENTRADA) del mando a distancia y cambie a la fuente de entrada “HDMI”.

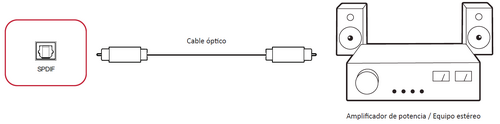

Conexión SPDIF

Para realizar la conexión con un sistema de sonido externo:

1. Conecte un cable óptico entre el puerto SPDIF y el conector óptico del sistema de sonido.
2. Enchufe el cable de alimentación de su ViewBoard y gire el interruptor de alimentación del panel posterior.
3. Pulse el botón Power (Encendido) en el lado derecho del monitor para activarlo.

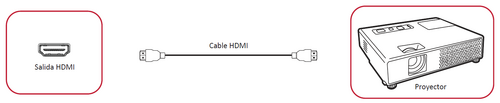

Conexión de salida de vídeo

Para transmitir vídeo a través de un dispositivo de visualización:

1. Conecte un cable HDMI al puerto ENTRADA HDMI de su dispositivo de visualización y el otro extremo al puerto SALIDA HDMI de su ViewBoard.
2. Enchufe el cable de alimentación de su ViewBoard y gire el interruptor de alimentación del panel posterior.
3. Pulse el botón Power (Encendido) en el lado derecho del monitor para activarlo.
