Externe Geräte verbinden und Touch-Verbindung herstellen

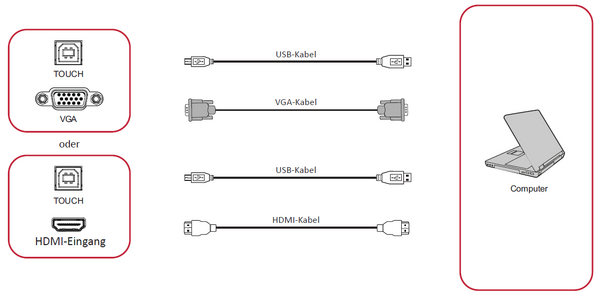

Externe Geräte verbinden und Touch-Verbindung herstellen

HDMI-Verbindung

Über HDMI verbinden:

  1. Verbinden Sie Ihr externes Gerät über ein HDMI-Kabel mit dem HDMI-Eingang des ViewBoard.
  2. Verbinden Sie das externe Gerät per USB-Kabel mit dem Touch-Ausgang (TOUCH 1) des ViewBoard.

VGA-Verbindung

Über VGA verbinden:

  1. Verbinden Sie Ihr externes Gerät über ein VGA-Kabel mit dem VGA-Anschluss des ViewBoard.
  2. Verbinden Sie das externe Gerät per USB-Kabel mit dem Touch-Ausgang (TOUCH 2) des ViewBoard.

RS-232-Verbindung

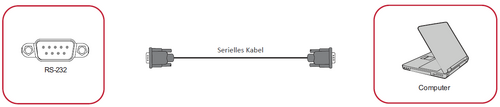

RS-232-Verbindung

Wenn Sie Ihr Display über ein serielles RS-232-Kabel mit einem externen Computer verbinden, können Sie bestimmte Funktionen per PC fernsteuern – beispielsweise Ein-/Ausschalten, Lautstärkeregelung, Eingangsauswahl, Helligkeit und mehr.

USB- und Netzwerkverbindungen

An Ihr ViewBoard können Sie unterschiedlichste USB-Geräte und andere Peripherie anschließen, wie bei jedem PC.

USB-Peripherie

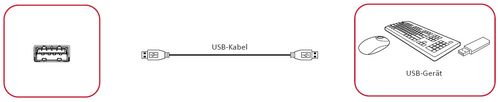

USB-Peripherie

Verbinden Sie den USB-Stecker des Gerätes mit dem USB-Port.

Netzwerk- und Modemkabel

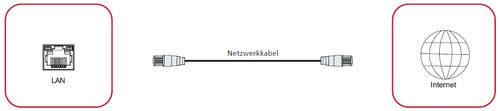

Netzwerk- und Modemkabel

Schließen Sie das Netzwerkkabel an den LAN-Anschluss an.

Media-Player-Verbindung

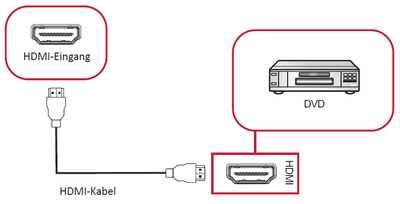

Media-Player-Verbindung

So stellen Sie eine Verbindung zum Media Player her:

  1. Verbinden Sie die HDMI-Anschlüsse Ihres ViewBoard über ein HDMI-Kabel mit dem externen Gerät.
  2. Schließen Sie das Netzkabel Ihres ViewBoard an, schalten Sie das Gerät mit dem Ein-/Ausschalter ein.
  3. Schalten Sie das ViewBoard mit der Power-Taste an der rechten Seite des Gerätes ein.
  4. Drücken Sie die INPUT-Taste an der Fernbedienung und schalten Sie zur „HDMI“-Eingangsquelle um.

SPDIF-Verbindung

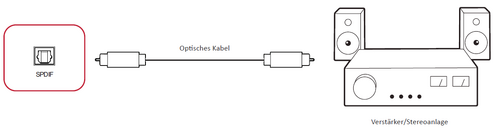

SPDIF-Verbindung

So stellen Sie eine Verbindung zu einem externen Soundsystem her:

  1. Verbinden Sie den SPDIF-Anschluss über ein optisches Kabel mit dem optischen Anschluss Ihres Audiosystems.
  2. Schließen Sie das Netzkabel Ihres ViewBoard an, schalten Sie das Gerät mit dem Ein-/Ausschalter an der Rückwand ein.
  3. Schalten Sie das ViewBoard mit der Power-Taste an der rechten Seite des Gerätes ein.

Verbindung mit Videoausgang

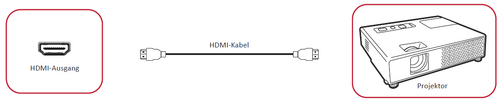

Verbindung mit Videoausgang

So geben Sie Video über ein Anzeigegerät aus:

  1. Verbinden Sie ein HDMI-Kabel mit dem HDMI-Eingang Ihres Anzeigegerätes und das andere Ende mit dem HDMI-Ausgang Ihres ViewBoard.
  2. Schließen Sie das Netzkabel Ihres ViewBoard an, schalten Sie das Gerät mit dem Ein-/Ausschalter ein.
  3. Schalten Sie das ViewBoard mit der Power-Taste an der rechten Seite des Gerätes ein.
