LD108-121 Installation Montage mural

    From ViewSonic User Guide Database

    Avant l’installation

    1. Maintenez un vide d’air suffisant entre l’arrière de l’écran et les murs pour assurer une ventilation appropriée.
    2. Assurez-vous qu’aucun flux d’air direct provenant d’une climatisation ou de conduits de chauffage ne souffle sur l’écran.
    3. Évitez d’installer l’écran dans des lieux présentant une humidité élevée.
    4. En raison de la forte consommation électrique, utilisez toujours des cordons d’alimentation spécifiquement conçus pour ce produit.

    Montage mural

    Installation des supports muraux supérieurs et inférieurs

      LD108-121 Wall Mounting Bracket.png
    1. Assurez-vous que la surface et les dimensions du mur constituent un site d’installation approprié.
    2. REMARQUE: La hauteur des supports muraux supérieurs ne doit pas être inférieure à 78-3/4" (2 mètres) du sol.
    3. En utilisant le support mural (illustré ci-dessus) comme un guide, marquez chacun des huit (8) trous et pré-percez-les.
    4. Installez le premier support mural supérieur avec les vis fournies (M6 x 50 mm à expansion pour maçonnerie ; TA6 x 30 mm pour le bois porteur).
    5. Répétez l’étape 2, en vous assurant que le deuxième support mural supérieur est de niveau avec le premier support supérieur.
    6. LD Wall Mounting After Upper Brackets.svg

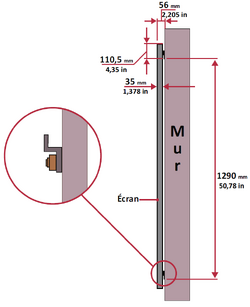

    7. Installez les supports muraux inférieurs de la même manière que les supports muraux supérieurs. La distance entre les supports muraux supérieurs et inférieurs est de 50,8" (1290 mm).
    8. LD108-121 Wall Mounting Spacing Fr.png
      Assurez-vous que le mur peut supporter en toute sécurité 194 lb (88 kg).
      REMARQUE: Vous pouvez également installer les supports muraux supérieurs, accrocher l’écran, puis installer les supports muraux inférieurs pour un ajustement plus précis.
    9. Après avoir installé les supports muraux supérieurs et inférieurs, le mur d’installation devrait avoir cette apparence:
    10. LD Brackets.svg

    Installation des boîtiers centraux

    1. Assurez-vous que les supports de montage à l’arrière des deux (2) boîtiers centraux sont placés aux positions de montage supérieures et inférieures comme indiqué ci-dessous :
    2. LD108-121 Rear Middle Panels Separate Original.png
    3. Soulevez prudemment chaque boîtier central pour le placer sur les supports muraux supérieurs.
    4. LD108-121 Wall Mounting After Middle Screens Update.png
    5. Assurez-vous que les supports de montage tiennent bien sur les supports muraux comme indiqué ci-dessous.
    6. LD Wall Mount Close Up Fr.png

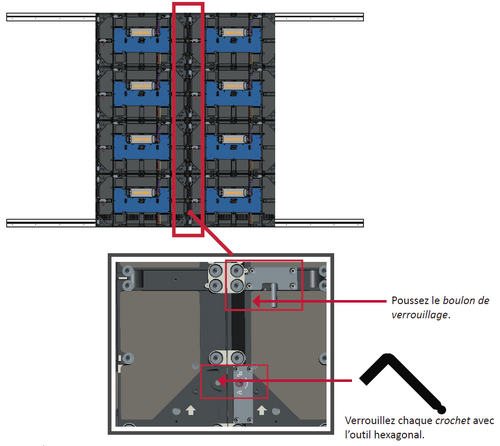

    7. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l’outil hexagonal pour solidariser fermement les boîtiers.
    8. LD108-121 Wall Mounting Connecting Middle Screens Fr.png
      REMARQUE: Il y a quatre (4) boulons de verrouillage et 8 crochets entre chaque boîtier.

    Installation du boîtier gauche et du boîtier droit

    1. Assurez-vous que les supports de montage à l’arrière du boîtier gauche et du boîtier droit sont placés aux positions de montage supérieures et inférieures comme indiqué ci-dessous :
    2. LD Rear Left and Right.svg
    3. Soulevez prudemment le boîtier gauche et le boîtier droit pour les placer sur les supports muraux supérieurs, en vous assurant que les supports de montage tiennent bien sur les supports muraux.
    4. LD108-121 Wall Mounting After All Screens.png
    5. Si nécessaire, ajustez le boîtier gauche ou droit afin qu’ils s’adaptent parfaitement avec les boîtiers centraux.

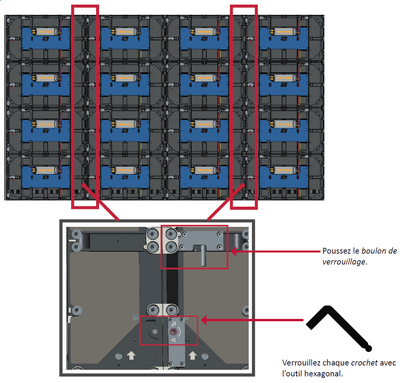

    6. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l’outil hexagonal pour solidariser fermement les boîtiers gauche et droit.
    7. LD108-121 Wall Mounting Locking Bolts Fr.png
      REMARQUE: Il y a quatre (4) boulons de verrouillage et 8 crochets entre chaque boîtier.

    Connexion du boîtier de commande du système

    1. Dépliez soigneusement le panneau du boîtier de commande du système. Assurez-vous que la carte de contrôle du système principal est sur la gauche.
    2. REMARQUE: Faites preuve de prudence lorsque le panneau du boîtier de commande du système sera séparé en deux éléments, les fils étant connectés.

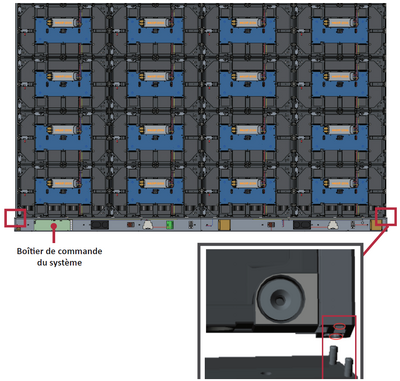

    3. Alignez les trous du boîtier avec le boîtier de commande du système à fixer.
    4. LD108-121 Wall Mounting Connecting Box Fr.png
    5. Fixez davantage le boîtier de commande du système aux boîtiers avec les 16 vis fournies (M6 x 16 mm).
    6. LD Box Install.png

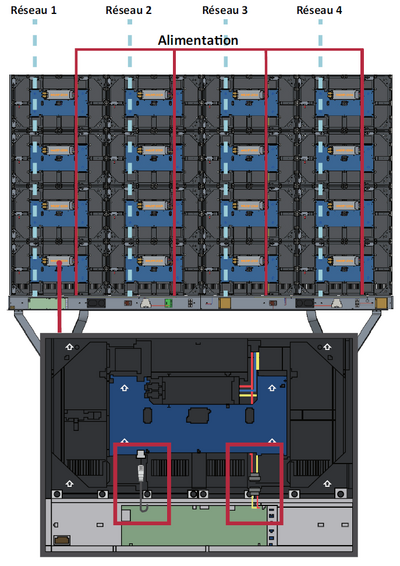

    7. Raccordez les câbles réseau et d’alimentation des boîtiers au boîtier de commande du système.
    8. REMARQUE: Il y a quatre (4) câbles réseau et quatre (4) câbles d’alimentation à raccorder.
      LD108-121 Wall Mounting Connecting Net Pow Fr.png

    Installation des modules LED

    Installez chaque module LED sur les boîtiers, en vous assurant de faire correspondre les numéros du module avec ceux du boîtier.

    Veuillez porter des gants antistatiques avant d’installer les modules LED.
    LD108-121 Wall Mounting Modules 1.png

    Assurez-vous que chaque module est affleurant et qu’il n’y a peu voire pas d’espace entre eux.

    LD163-181 Wall Mounting Modules No Cover.png

    Installation des couvercles du boîtier de commande du système

    Il y a trois (3) couvercles du boîtier de commande du système : Gauche, Central et Droit.

    LD Control Box Covers.svg
    1. Commencez par installer le couvercle droit sur le boîtier de commande du système.
    2. REMARQUE: Assurez-vous que le câble du bouton d’alimentation est raccordé au câble d’alimentation du boîtier de commande du système avant de fixer le couvercle.
    3. Après avoir raccordé le câble du bouton d’alimentation, assurez-vous que le couvercle droit est correctement aligné avec le boîtier de commande du système; puis fixez-le avec les 12 vis fournies (KM3 x 6 mm).
    4. LD Wall Mounting Right Cover.svg
    5. Répétez les étapes ci-dessus pour le couvercle central et le couvercle gauche.
    6. LD Wall Mounting All Covers Yes LED.svg
    7. Votre écran est maintenant prêt à l’emploi.
    8. LD Front Panel.svg
