LD108-121 壁掛

安裝前

1. 請在顯示器背面與任何牆壁之間，保留足夠的氣隙以確保適度通風。
2. 確保沒有來自空調或暖氣通風口的直接氣流吹向顯示器。
3. 避免將顯示器安裝在高濕度場所。
4. 由於功耗高，請務必使用專為本產品而設計的電源線。

壁掛

安裝上下壁掛架

1. 確保牆壁面積和大小適合安裝。

備註: 上壁掛架的離地高度，不得小於 78-3/4"（2 公尺）。

2. 以壁掛架（上圖）為基準，標記八 (8) 個孔並預先鑽孔。
3. 使用隨附的螺絲（M6x50mm 膨脹螺絲用於石材；TA6x30mm 用於承重木材）安裝第一個上壁掛架。
4. 重複步驟 2，確保第二個上壁掛架與第一個上架齊平。

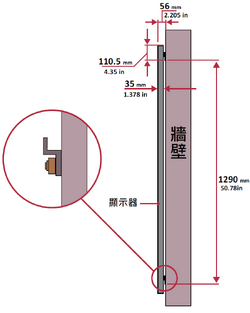

5. 安裝下壁掛架，方式與上壁掛架相同。上下壁掛架之間的距離為 50.78" (1290 mm)。



確保牆壁可安全地支撐 194 lbs. (88 kg)。

備註: 您也可以安裝上壁掛架，懸掛螢幕，然後安裝下壁掛架以便更精準地安裝。

6. 安裝上下壁掛架後，安裝牆應如下所示：

安裝中間機櫃

1. 確保二 (2) 個中間機櫃後側的安裝架位於上下安裝位置，如下所示：



2. 小心地將各個中間機櫃抬到上壁掛架上。



3. 確保安裝架固定在壁掛架上，如下所示。

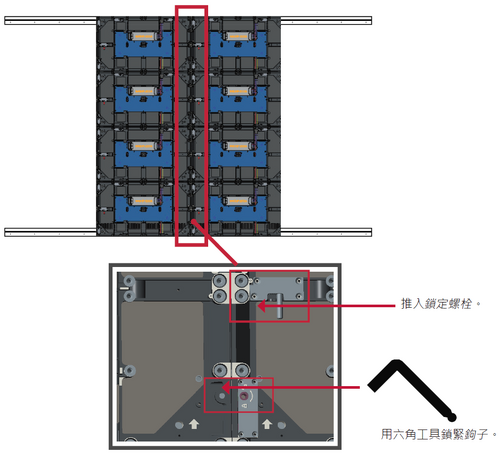

4. 推入鎖定螺栓並用六角工具鎖緊鉤子，將機櫃牢牢連接在一起。



備註: 每個機櫃之間有四 (4) 個鎖定螺栓和 8 個鉤子。

安裝左右機櫃

1. 確保左側和右側機櫃後側的安裝架位於上下安裝位置，如下所示：



2. 小心地將左側和右側機櫃抬到上壁掛架上，確保安裝架固定在壁掛架上。



3. 視需要調整左側或右側機櫃，使其與中間機櫃無縫對齊。

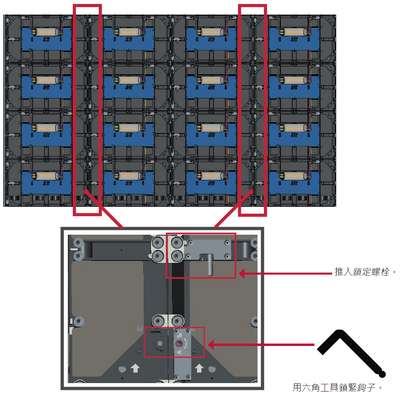

4. 推入鎖定螺栓並用六角工具鎖緊鉤子，將左側與右側機櫃牢牢連接。



備註: 每個機櫃之間有四 (4) 個鎖定螺栓和 8 個鉤子。

連接系統控制箱

1. 小心地展開系統控制箱面板。確保主系統控制機板位於左側。

備註: 請小心，因為系統控制箱面板分成兩部分，但已連接電線。

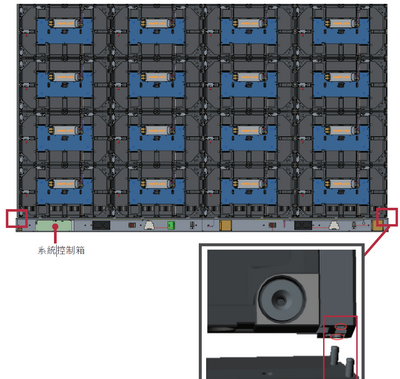

2. 將機櫃的孔對準系統控制箱以裝上。



3. 使用 16 支隨附的螺絲 (M6x16mm) 進一步將系統控制箱固定至機櫃。

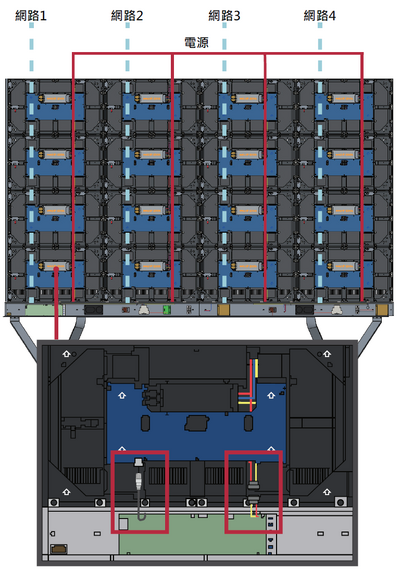

4. 將機櫃的網路線和電源線連接至系統控制箱。

備註: 有四 (4) 條網路線和四 (4) 條電源線要連接。

安裝 LED 模組

將 LED 模組安裝到機櫃上，務必使模組上的對應編號與機櫃相符。

安裝 LED 模組前，請先戴上防靜電手套。

確保模組齊平，且彼此之間幾乎沒有間隙。

安裝系統控制箱護蓋

有三 (3) 個系統控制箱護蓋：左側、中間、右側。

1. 首先將右側護蓋安裝到系統控制箱上。

備註: 固定護蓋之前，請務必先將電源按鈕纜線連接至系統控制箱電源線。

2. 連接電源按鈕纜線後，確保右側護蓋與系統控制箱正確對齊；然後用 12 支隨附的螺絲 (KM3x6mm) 加以固定。

3. 對中間和左側護蓋重複上述步驟。

4. 顯示器已可使用。

---
