LD108-121 介紹
From ViewSonic Documentation
包裝內容物
| 項目 | 數量 | 注意 | |
|---|---|---|---|
| 機櫃部分 |  |
共 4 個部分 | 左側一 (1) 個、中間 二 (2) 個、右側一 (1) 個。 |
| 系統控制箱 （左右兩側） |
 |
2 側 | |
| 快速入門手冊 |  |
1 | |
| LED 模組 |  |
64 個模組 | 各國的備用LED 模組數量不盡相同。 |
| 遙控器 |  |
1 | |
| 螺絲 |  |
12 x M6x10mm (1) 24 x M6x50mm 膨脹螺絲 (2) 24 x TA6x30mm (3) 16 x M6x16mm (4) 12 x KM3x6mm (5) | |
| 六角工具 |  |
1 | |
| 系統控制箱護蓋 （左側、中間、右側） |
 |
3 | |
| 壁掛架 |  |
4 | |
| 真空抽吸工具 |  |
1 | |
| 防靜電手套 |  |
2對 | |
| USB-A 轉 USB-B 纜線 (5m) |  |
1 | |
- 備註:
- 本產品包裝在空運箱中。
- 由於尺寸和重量，建議由多人搬運。
- 底座為另售的選購配件。
產品概述

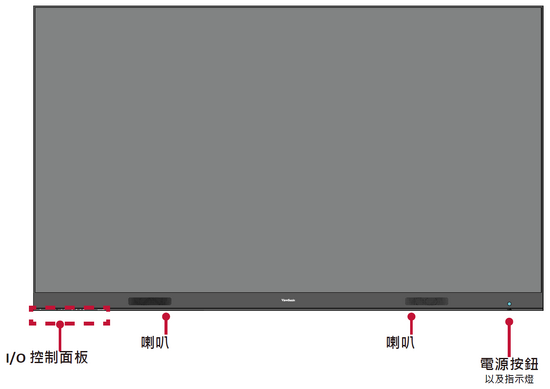

前面板
後面板
I/O 控制面板
| 編號 | 連接埠 | 說明 |
|---|---|---|
| 1 | RS-232 | 序列控制連接埠。 |
| 2 | 環境光感應器 | 偵測環境光並自動調整亮度。 |
| 3 | USB 2.0 | USB 讀取器 (5V/0.5A) |
| 4 | USB 3.0 | USB 讀取器。(5V/1A) |
| 5 | HDMI 輸出 | 將內容輸出至另一個顯示裝置。 |
| 6 | HDMI 輸入 | 高畫質輸入；連接至有 HDMI 輸出的 PC、機上盒或其他視訊裝置。 |
| 7 | 音訊輸出 | 至外部揚聲器的音訊輸出。 |
| 8 | USB-B | 用於外部 PC 連接的維護連接埠。 |
| 9 | 紅外線接收器 | 遙控器的接收器。 |
| 10 | LAN | 標準 RJ45 (10M/100M/1000M) 網際網路連線介面。 |
| 11 | 待機 | 進入待機模式。 |
| 12 | 輸入選取 | 切換可用的輸入來源。 |
| 13 | 亮度 | 切換亮度。 |
