連接至外部裝置

HDMI 輸入連接

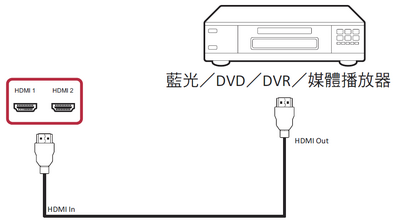

媒體播放器連接

將 HDMI 線從外部裝置,連接到 LED 顯示器的 HDMI 輸入連接埠。

LD Connect Media Player TCH.png

PC 連接

將 HDMI 線從 PC 連接到 LED 顯示器的 HDMI 輸入連接埠。

LD163-181 Connect HDMI PC.png

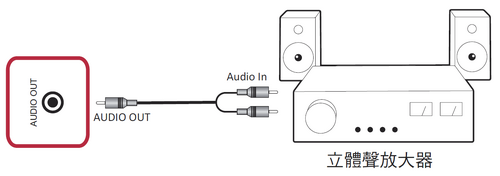

音訊連接

將 HDMI 線從外部音訊裝置,連接到 LED 顯示器的音訊輸出連接埠。

LD Connect Audio TCH.png

視訊輸出連接

若要透過外部顯示裝置輸出視訊,請將 HDMI 線連接至外部顯示裝置的 HDMI 輸入連接埠,另一端連接至 LED 顯示器的 HDMI 輸出連接埠。

LD Connect HDMI Out TCH.png

USB 和網路連接

如同任何 PC,您可以輕鬆將各種 USB 裝置、及其他周邊裝置連接至 LED 顯示器。

USB (Type A/Type B)

  • USB Type A
將 USB 裝置、纜線或儲存磁碟機,插入 USB Type A 連接埠。
LD Connect USBA TCH.png
  • USB Type B
透過 LED 顯示器上的 USB Type B 連接埠,將 PC 與 LED 顯示器連接以進行除錯。
LD Connect USBB TCH.png

網路和數據機連接線

將網路連接線插入 LAN 連接埠。

LD Connect LAN TCH.png

RS-232 連接

使用 RS-232 序列纜線,將 LED 顯示器連接至外部電腦和控制系統時,可遠端控制某些功能,例如:電源開啟/關閉、音量調整、輸入選擇、亮度等等。

LD Connect RS232 TCH.png
