電源との接続

VG1655モバイルタッチディスプレイは、下記の構成のいずれかで電源を供給することができます

  • USB Type C 接続
Power Connect USB C.png
  • USB Type A → USB Type C 接続
Power Connect USB A.png
  • 外部電源アダプター
Power Connect Adapter.png

外付け機器との接続

下記の構成のいずれかで、外付け機器に接続することができます。

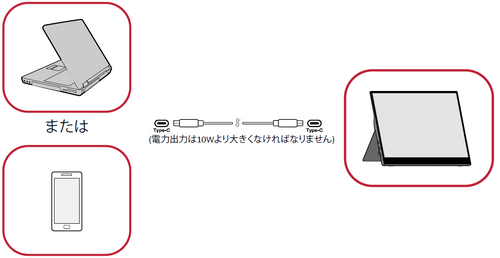

  • USB Type C 接続

USB Type C ケーブルにより、外付け機器のUSB Type C ポートを VG1655 の USB Type C ポートに接続します。

Connect USB C Jp.png

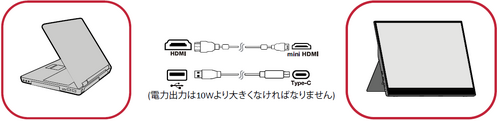

  • ミニ HDMI 接続、USB 変換ケーブル接続
  1. ミニ HDMI ケーブルにより、外付け機器の HDMI ポートを VG1655 の ミニ HDMI ポートに接続します。
  2. USB Type A → Type C 変換ケーブルにより、外付け機器を接続します。
Connect Mini HDMI Jp.png
注意事項: USB Type A から USB Type C への接続は、ノートPC からの電力供給にも対応します。 ただし、電力出力は10Wより大きくなければなりません。

電力供給

ノートPC またはスマートフォンへの電力供給

付属の外部電源アダプターを VG1655 に接続している場合、VG1655 は接続されているノートPC またはスマートフォンを充電することができます。

電力供給出力: DC 5V/9V/12V/15V/20V/Max 3A
TD1655 Power Delivery.png

電力供給の検出

VG1655 は、自動的に電力供給装置であるアダプター、ノートPC、またはスマートフォンを検出します。

  • アダプタまたはノートPC から電源を供給する場合、VG1655 のデフォルト輝度値は100になります。
  • スマートフォンから電源を供給する場合 VG1655 のデフォルト輝度値は15になります。
  • VG1655 からスマートフォンに電源を供給する場合、VG1655 のデフォルト輝度値は15になります。
注意事項: スマートフォンの電力出力には制限がありますので、VG1655 の輝度レベルを高く調整しないでください。ディスプレイが点滅したりシャットダウンする可能性があります。

電力供給 - 詳細情報

VG1655 の設計により、下記の点にご注意ください。

  • 最初に接続された装置がメイン入力信号になります。
  • USB Type C ポートが外付け装置を電源アダプターとして認識すると、電力供給だけになっており、入力信号として表示されません。
  • USB Type C ポートの一つが電源アダプターとして認識された場合のみに、もう一つの USB Type C ポートが双方向電源を供給することができます。

ノートPC が最初に VG1655 に接続され、そしてスマートフォンが2番目に接続されている場合、どちらの USB Type C ポートの接続が電源アダプターとして認識されていないため、スマートフォンのバッテリーに充電することができません。

注意事項: スマートフォンの画面を表示する場合は、ノートPC に接続されている USB Type C ケーブルを抜く必要があります。

スマートフォンが最初に VG1655 に接続され、そしてノートPC が2番目に接続されている場合、USB Type C ポート接続の一つが電源アダプターとして認識されているため、スマートフォンのバッテリーに充電することができます。

注意事項: ノートPC の画面を表示する場合は、スマートフォンに接続されている USB Type C ケーブルを抜く必要があります。

VG1655 の設計により、2台のノートPC または1台のノートPC とデスクトップパソコンを同時に接続しないでください。同時に接続されると、配電の競合が発生し、画面が点滅したりノートPC が強制的にシャットダウンされる可能性があります。

注意事項:
  • ノートPC に USB Type C ポートがある場合、USB Type C 経由で VG1655 に接続してください。
  • VG1655 のもう一つのUSB Type C ポートを、USB Type A と HDMI ポートにより同時に別のノートPC またはデスクトップパソコンに接続しないでください。
  • ノートPC に HDMI ポートと USB Type A ポートしか搭載されていない場合は、HDMI と USB Type A から USB Type C を経由して VG1655 に接続してください。
  • ノートPC の USB Type A ポートの電力出力が10W以下の場合、付属の電源アダプターを使用して VG1655 に接続してください。
  • VG1655 のもう一つの USB Type C を、同時に他のノートPC やデスクトップパソコンに接続しないでください。
