Branchement sur l’alimentation

Le moniteur peut être alimenté dans l’une des configurations suivantes :

  • Connexion de type C
Power Connect USB C.png
  • Connexion Type A
Power Connect USB A.png
  • Interrupteur mise en marche/arrêt
Power Connect Adapter.png

Connexion des périphériques externes et connexion tactile

Votre périphérique(s) externe(s) peut être connecté avec les configurations suivantes :

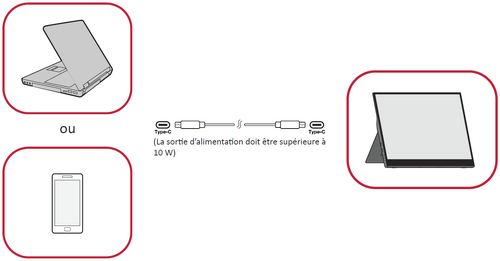

  • Connexion de type C

Connectez un câble Type C de votre périphérique externe à un port Type C du moniteur.

Connect USB C Fr.png

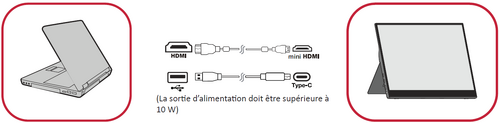

  • Connexion Mini HDMI
  1. Connectez le câble mini HDMI de votre périphérique externe au port mini HDMI du moniteur.
  2. Connectez le câble USB Type A vers Type C de votre périphérique externe au moniteur pour activer les commandes tactiles.
Connect Mini HDMI Fr.png
REMARQUE: La connexion USB Type A vers Type C assure également l’alimentation électrique du moniteur depuis le notebook. La sortie d’alimentation doit être supérieure à 10 W.

Power Delivery

Alimenter un notebook ou un téléphone portable

Si l’adaptateur d’alimentation inclus est connecté au moniteur, le moniteur peut charger un notebook ou un téléphone portable connecté.

Sortie Power Delivery : CC 5 V/9 V/12 V/15 V/20 V/Max 3 A.
TD1655 Power Delivery.png

Détection de l’alimentation électrique

Ce produit détecte si le dispositif d’alimentation électrique est un adaptateur, un ordinateur portable ou un téléphone portable.

  • Si la source d’alimentation est un adaptateur ou un notebook, la valeur de la luminosité par défaut est 100.
  • Si la source d’alimentation est un téléphone portable, la valeur de la luminosité par défaut est 15.
  • En cas d’utilisation d’un téléphone portable pour alimenter le moniteur, le niveau de luminosité par défaut est 15.
REMARQUE: En raison de la puissance de sortie limitée du téléphone portable, ne réglez pas la luminosité sur un niveau plus élevé car cela peut causer le clignotement ou l’arrêt de l’affichage.

Power Delivery - Informations complémentaires

En raison de la conception du VG1655, veuillez noter les points suivants :

  • Le premier appareil connecté sera le signal d’entrée principal.
  • Lorsqu’un port Type C reconnaît un périphérique externe en tant qu’adaptateur d’alimentation, il distribue uniquement l’alimentation. Il n’affiche PAS le signal d’entrée.
  • Ce n’est que lorsque l’un des ports Type C est reconnu en tant qu’adaptateur d’alimentation que l’autre peut assurer une alimentation bidirectionnelle.

Si un ordinateur portable est d’abord connecté au VG1655, puis un téléphone portable est connecté ensuite, la batterie du téléphone portable ne sera pas chargée car aucun port Type C ne reconnaît la connexion comme étant établie avec un adaptateur d’alimentation.

REMARQUE: Si vous souhaitez afficher l’écran du téléphone portable, vous devez débrancher le câble Type C connecté à l’ordinateur portable.

Si un téléphone portable est d’abord connecté au VG1655, puis un ordinateur portable est connecté ensuite, la batterie du téléphone portable sera chargée car l’un des ports Type C est reconnu comme étant connecté à un adaptateur d’alimentation.

REMARQUE: Si vous souhaitez afficher l’écran de l’ordinateur portable, vous devez débrancher le câble Type C connecté au téléphone portable.

En raison de la conception du VG1655, ne raccordez pas deux ordinateurs portables ou un ordinateur portable et un ordinateur de bureau en même temps. Cela peut causer des conflits de distribution d’électricité, entraînant le clignotement de l’écran ou l’arrêt forcé du/des ordinateur(s) portable(s).

REMARQUE:
  • Si l’ordinateur portable dispose d’un port Type C, veuillez le raccorder via Type C au VG1655.
  • Ne raccordez pas l’autre port Type C du VG1655 à un autre ordinateur portable ou de bureau via Type A et HDMI en même temps.
  • Si l’ordinateur portable dispose uniquement de ports HDMI et Type A, veuillez le raccorder via HDMI et Type A vers Type C au VG1655.
  • Si la sortie d’alimentation du port Type A de l’ordinateur portable est inférieure ou égale à 10 W, veuillez utiliser notre adaptateur secteur pour le raccorder au VG1655.
  • Ne raccordez pas l’autre port Type C du VG1655 à un autre ordinateur portable ou de bureau en même temps.
