TD1655 Bağlantıları Yapma
Güce Bağlama
Monitöre aşağıdaki konfigürasyonlardan biriyle güç verilebilir:
- Tip C Bağlantı
- Tip A Bağlantı
- Güç Adaptörü
Harici Aygıtları Bağlama ve Dokunmatik Bağlantı
Harici aygıtlarınız aşağıdaki yapılandırmalardan birinde bağlanabilir:

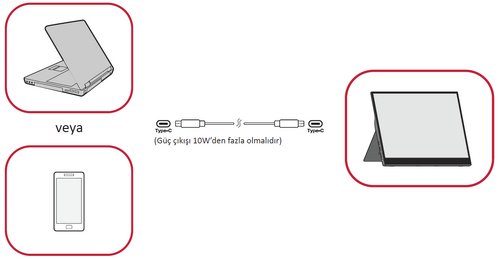

- Tip C Bağlantı
Bir Tip C kabloyu harici aygıtınızdan monitördeki bir Tip C bağlantı noktasına bağlayın.

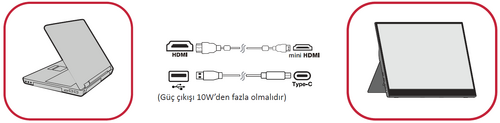

- Mini HDMI Bağlantısı
- Mini HDMI kablosunu harici aygıtınızdan monitördeki HDMI bağlantı noktasına bağlayın.
- Dokunmatik kontrolleri etkinleştirmek için USB Tip A - Tip C kablosunu harici aygıtınızdan monitöre bağlayın.
- NOT: USB Tip A - Tip C bağlantısı, monitörden dizüstü bilgisayara güç beslemesi yapacaktır. Güç çıkışı 10W’den fazla olmalıdır.
Dokunma İşlevi Kontrolü
Dokunma işlevini kullanırken lütfen aşağıdakilere dikkat edin:
- USB kablosu çıkarılıp takılırsa veya bilgisayar Uyku Modu’ndan uyandırılırsa, dokunma işlevinin devam etmesi yaklaşık beş (5) saniye sürebilir.
- Dokunmatik ekran aynı anda en fazla on (10) parmak algılayabilir.
- Ekrana dokunduğunuzda Windows imleci parmağınızı tam olarak takip etmiyorsa aşağıdakileri yapın:
- Şunları açın: Control Panel (Denetim Masası) > Hardware and Sound (Donanım ve Ses) > Tablet PC Settings (Tablet PC Ayarları)
- Calibration (Kalibrasyon)’u seçin.
- Ekranınızı yeniden kalibre etmek için talimatları izleyin.
Güç Dağıtımı
Bir Dizüstü Bilgisayar veya Cep Telefonuna Güç Verme
Ürünle birlikte verilen güç adaptörünün monitöre bağlı olması durumunda, monitör bağlı bir dizüstü bilgisayar veya cep telefonunu şarj edebilir.
- Güç Dağıtımı Çıkışı: DC 5V/9V/12V/15V/20V/Maks 3A.
Güç Besleme Algılaması
Bu ürün güç besleme aygıtının adaptör, dizüstü bilgisayar ya da cep telefonu olup olmadığını algılayacaktır.
- Güç kaynağı bir adaptör veya dizüstü bilgisayar ise varsayılan parlaklık değeri 100 olacaktır.
- Güç kaynağı bir cep telefonu ise varsayılan parlaklık değeri 15 olacaktır.
- Monitöre güç verilmes
- NOT: Cep telefonunun sınırlı güç çıkışının bulunması nedeniyle, parlaklık seviyesi daha yüksek bir seviyeye ayarlanmamalıdır; bu durum ekranın parlamasına veya kapanmasına neden olabilir.
Güç Dağıtımı - Daha Fazla Bilgi
TD1655’in tasarımı gereği lütfen şunları dikkate alın:
- İlk bağlı aygıt ana giriş sinyali olacaktır.
- Bir Tip C bağlantı noktası güç adaptörü olarak harici bir aygıt algıladığında yalnızca gücü dağıtır. Giriş sinyalini GÖRÜNTÜLEMEYECEKTİR.
- Yalnızca Tip C bağlantı noktalarından biri bir güç adaptörü olarak algılandığında diğer bağlantı noktası iki yönlü güç iletimi yapabilir.
TD1655’e birinci olarak bir dizüstü bilgisayar, ikinci olarak cep telefonu bağlanmışsa, Tip C bağlantı noktalarından her ikisi de bağlantıyı güç adaptörü bağlantısı olarak algılamadığından cep telefonun pili şarj edilmeyecektir.
- NOT: Cep telefonunun ekranını görüntülemek isterseniz dizüstü bilgisayara bağlı Tip C kablosunun bağlantısını kesmelisiniz.
TD1655’e birinci olarak bir cep telefonu, ikinci olarak dizüstü bilgisayar bağlanmışsa, Tip C bağlantı noktalarından biri bağlantıyı güç adaptörü bağlantısı olarak algıladığından cep telefonun pili şarj edilecektir.
- NOT: Dizüstü bilgisayarın ekranını görüntülemek isterseniz cep telefonuna bağlı Tip C kablosunun bağlantısını kesmelisiniz.
TD1655’in tasarımından dolayı, aynı anda iki dizüstü veya bir dizüstü ve bir masaüstü bilgisayar bağlamayın. Bu gidip gelen ekranlarla veya dizüstü bilgisayarların zorlamalı kapanmasıyla sonuçlanan güç dağıtım çakışmalarına neden olabilir.:
- NOT:
- Dizüstü bilgisayar bir Tip C bağlantı noktasına sahipse, lütfen Tip C ile TD1655’e bağlayın.
- TD1655’in diğer Tip C bağlantı noktasını aynı anda Tip A ve HDMI yoluyla başka bir dizüstü veya masaüstü bilgisayara bağlamayın.
- Dizüstü bilgisayar sadece HDMI ve Tip A bağlantı noktalarına sahipse, lütfen HDMI ve Tip A yoluyla Tip C TD1655’e bağlayın.
- Dizüstü bilgisayarın Tip A bağlantı noktası güç çıkışı 10W’tan büyük değilse, lütfen TD1655’e bağlantı için güç adaptörümüzü kullanın.
- TD1655’in diğer Tip C bağlantı noktasını aynı anda başka bir dizüstü veya masaüstü bilgisayara bağlamayın.
